Какие карбюраторы используются на китайских бензопилах

Самые оптимальные конструкции карбюраторов для бензопил разработаны ведущими мировыми производителями – немецким Stihl, японским Walbro и других. Эти лучшие разработки превзойти трудно. Поэтому большинство китайских производителей копируют лучшие модели.

Сегодня в продаже большое предложение китайских карбюраторов для бензопил.

Некоторые безымянны, от неизвестного производителя и не имеют даже маркировки. Их предлагают просто для конкретной модели бензопилы. Например, карбюратор для бензопилы Stihl MS 361.

Другие имеют фирменные наименования известных брендов.

Третьи имеют собственные броские названия – в русской транскрипции Кинг-конг, Технопарк, Резет и другие.

Особенности устройства карбюратора китайской бензопилы

Их конструкция и параметры отличаются, в зависимости от того, для бензопилы какой мощности и модели они предназначены. Все они практически идентичны оригинальным карбюраторам по конструкции, но не всегда по качеству. Сегодня нельзя считать все китайские изделия 100% хламом. В свою очередь по качеству их условно можно разделить на три группы:

  1. Некачественные. Используются неподходящие сплавы, которые окисляются, крошатся и ломаются. Нет точности подгонки, калиброванные отверстия не соответствуют требуемым величинам, что ведет к перерасходу или нехватке топлива в камере сгорания. Ответственные детали быстро выходят из строя. Пластиковые детали быстро грубеют или наоборот, размягчаются от бензина и перестают работать. Оси и проволочные тяги гнутся, резьбы креплений срываются. Такие изделия стоят дешевле всех. Их делают на полукустарных производствах, на приспособленном оборудовании. Как правило, они не имеют названия и маркировки.
  2. Карбюраторы среднего качества. Это изделия заводской сборки. Здесь не экономят на сплавах, налажено поточное производство с контролем качества. Это вполне работоспособные карбюраторы, которые могут иметь срок службы даже больший, чем у всей бензопилы.
  3. Качественные карбюраторы. В первую очередь, это изделия мировых производителей, чьи мощности расположены на территории КНР. По географии их можно считать китайскими, но делают их по технологиям фирмы – владельца бренда, дорожащей своей репутацией. Например, в КНР выпускаются японские карбюраторы Walbro.

К тому же среди китайских производителей появились те, которые делают ставку на высокое качество. Они вкладывают большие средства в мощные производства, регистрируют свой собственный бренд и работают на его репутацию.

Модификации

За все время выпуска бензопилы, Дружба 4 не претерпела каких-то серьезных конструктивных изменений. Давайте посмотрим, какие незначительные изменения происходили в конструкции бензопилы:

  1. 1950 — 1960 годы. Первая конструктивная модификация касалась изменения варианта крепления ручек, их стали крепить к крышке вентилятора, в последующем крепление перенесли к хомуту, который соединял двигатель и редуктор.
  2. 1960 — 1980 годы. В это время на конвейер поступила и выпускалась 20 лет, модификация бензопилы под названием Дружба – 4А, которая имела два главных достоинства: контактное магнето и всем известный карбюратор КМП-100. В конце 80-х модификация бензопилы Дружба -4А снята с производства.
  3. Конец 1980-х годов. Выпуск модификации Дружба-4М Электрон. Впервые применено электронное зажигание.
  4. 1990-е года. Оснащение бензопилы современным (в то время) карбюратором КМП-100У. Изменения в пильной гарнитуре – использование цепей современного типа.

Многие путают и говорят, что на бензопиле Дружба 4 был произведен ряд других изменений, таких как, съемный стартер, разъемный картер и съемный цилиндр, однако они глубоко ошибаются. Все эти изменения были произведены на бензопиле Урал, основой которой послужила Дружба.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

При регулировке поможет электронный тахометр. Если его нет, регулировку проводят на слух, и по оценке реальной работы двигателя.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

  • забитый воздушный фильтр,
  • забитые нагаром выхлопные окна и глушитель,
  • плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

  • Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
  • На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
  • Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
  • Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
  • Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
  • Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
  • После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
  • Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

После регулировки двух главных винтов чаще всего требуется корректировка холостого хода третьим винтом.

Регулировка холостого хода

Последовательность регулировки холостого хода:

  • Двигатель заводят и прогревают в течении 5-7 мин.
  • Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
  • Затем винт вкручивают назад на 1/4 оборота.

Бензопила плохо пилит

  1. В этой ситуации проблема, вероятнее всего, в затупившейся пильной цепи инструмента. Необходимо её заменить на новую либо заточить.
  2. Проверить поступление смазки на шину пилы, при её отсутствии провести диагностику системы смазки и устранить неисправности.

Шину уводит в сторону

  1. Необходимо осмотреть шину, при обнаружении повышенного износа заменить её на новую.
  2. Зубья цепи с одной стороны гораздо выше зубьев с другой стороны, необходимо правильно заточить цепь и отрегулировать глубину реза.

Ведомая звездочка шины вращается с заеданиями

Проблема в попадании мусора в подшипник звездочки, необходимо промыть шину в бензине и заново проверить, если такие действия не помогут, значит причина в износе подшипников и шину необходимо заменить.

Цепь крутится на холостом ходу

Основные причины, по которым цепь может крутиться на холостых оборотах, это неправильная регулировка холостого хода на карбюраторе и поломка пружины в механизме сцепления инструмента. Необходимо сначала осмотреть сцепление на наличие неисправностей и устранить их если они имеются, а после, при необходимости, отрегулировать холостой ход на карбюраторе.

Ремонт карбюратора китайской бензопилы

Карбюраторы стоимостью 500-1000 руб. не всегда есть смысл ремонтировать. Ремкомплект с набором прокладок и диафрагмой стоит не намного меньше самого дешевого карбюратора, 300-350 руб. Частая поломка китайских карбюраторов – выход из строя клапана форсунки, а такая деталь в ремкомплектах не продаётся. Поэтому проще купить новый карбюратор.

Но есть поломки, которые можно относительно просто исправить собственными силами:

Потеря герметичности между частями корпуса карбюратора или между карбюратором и двигателем. Иногда достаточно подтянуть винты крепления. В других случаях можно снять карбюратор, заменить прокладки, или использовать вместе с ними подходящий герметик.

Очевидные механические неполадки – деформация проволочной тяги от ручки газа, заедание осей, на которых поворачиваются дроссельная и воздушная заслонки, также несложно устранить. Тяги выпрямляют. Места посадки осей смазывают каплей масла и разрабатывают свободное вращение от руки.

Чистка карбюратора

Периодически требуется чистить воздушный фильтр карбюратора. Они бывают разных типов. Из одних достаточно выбить пыль и грязь, постукивая по дереву. Другие промывают мыльным раствором. Третьи требуют разборки. Четвертые вычистить практически невозможно, требуется замена на новый.

Особенности воздушного фильтра каждой бензопилы и правила техобслуживания описаны в руководстве по эксплуатации к каждой конкретной модели.

При наличии фильтра в бензобаке в карбюраторе ничего засориться не может. Если все-таки есть подозрения на то, что забиты крохотные отверстия в жиклере, карбюратор разбирают. Детали раскладывают на чистую ткань, запоминая, какая откуда. Отверстия продувают насосом или компрессором. Корпус и детали промывают в керосине или бензине.


Не нужно доводить состояние фильтров до такого плачевного состояния. Это очень сильно сказывается на производительность и ресурс двигателя бензопилы

Не поступает бензин в карбюратор: что делать

Топливопровод от бензобака короткий и несложный. На этом участке могут возникнуть три проблемы:

  • Пережат шланг подачи бензина. Излом находят, шланг расправляют или меняют, если круглая форма не восстанавливается.
  • Забился фильтр на дне бензобака, который установлен на некоторых моделях бензопил. Его извлекают крючком из тонкой проволоки, осматривают и чистят. Бензобак промывают бензином.
  • Вышел из строя сапун. В бензобаке при подсосе топлива создается разрежение, и топливо поступает плохо или не поступает совсем. Эта деталь не подлежит ремонту. Чаще всего сапун расположен в труднодоступном месте, на выходе топливопровода из бензобака. Его меняют на новый.

Иногда вместо ремонта сапуна проделывают отверстие в крышке бензобака диаметром 0,2-0,5 мм. Минус в том, что через отверстие во время работы может подтекать бензин, а после работы бензопилу можно класть только на бок, крышкой бензобака вверх.

Как обстоят дела с ремкомплектами

Ремкомплект можно купить в тех же торговых точках, где продаются и карбюраторы. Они продаются в двух видах комплектации:

  • резино-пластиковые детали (прокладки, диафрагма)
  • тоже самое, плюс крестовина с игольчатым клапаном.

Другие запчасти в отдельном виде найти трудно.

Первый запуск и дальнейшее обслуживание

Бензопила Champion 240 поступает в магазины в уже собранном виде, за исключением пильной части, её необходимо установить самостоятельно. Придерживаясь инструкции по сборке, выполнить эту задачу можно самостоятельно.

При первом запуске двигателя топливный бак необходимо заправить в соотношении 1:25 масла к бензину. При дальнейшем использовании пилу нужно заправлять смесью 1:50.

При использовании в дальнейшем необходимо периодически проверять натяжение цепи. Как правило, это действие выполняется при каждой дозаправке и перед началом работы. Системы автоматической подачи топлива и экстренной остановки цепи также требуют регулярной проверки на исправность. Использовать пилу при выходе из строя какой-либо из систем запрещено.

Зубчатый упор продается в комплекте с бензопилой Чемпион, его необходимо установить самостоятельно. Упор улучшает сцепление со стволом дерева при резке.

Для этого необходимо отвинтить крепежные гайки и снять защитный кожух, затем надеть цепь на пильную шину, чтобы режущие кромки были направлены по ходу движения цепи. Установить шину, надеть цепь на ведущую звездочку и установить металлический зубчатый упор. В конце необходимо провести регулировку натяжения цепи.


Карбюратор Champion 240

Плюсы и минусы китайских карбюраторов

Китайские карбюраторы могут быть низкого, среднего и высокого качества. Низкокачественные изделия имеют преимущество в крайне низкой цене. Самый оптимальный вариант по соотношению цена-качество находится, как правило, в среднем ценовом сегменте.

Оригинальный карбюратор Stihl европейской сборки или чисто японский Walbro превосходны по качеству. Но их стоимость иногда равна цене всей китайской бензопилы. Поэтому лучше уверенно ориентироваться в самых разнообразных китайских карбюраторах, которыми завален наш рынок, и сделать целесообразный выбор.

Сердцем двигателя внутреннего сгорания является карбюратор. Так же, как и в человеческом организме – при перебоях в его работе, инструмент перестанет нормально функционировать.

Карбюратор бензопилы STIHL 180 в разобранном виде

Сегодня расскажем как проводится регулировка карбюратора любой китайской бензопилы. Рассмотрим устройство карбюратора и основные неисправности.

Бензопилы Комфорт

В последние годы на постсоветском пространстве набирает популярность неизвестный ранее бренд Комфорт. В сети неоднократно появлялись сообщения о том, что компания имеет американское происхождение, впрочем, эти сведения не находят подтверждения. Более правдоподобной выглядит информация о китайской прописке бренда, что подтверждается маркировкой на некоторых деталях бензопил Комфорт.

Как и все молодые компании, производитель пытается создать себе хорошую репутацию, в связи с чем тщательно следит за качеством, выпускаемой продукции. В своих отзывах владельцы цепных бензопил Комфорт говорят об их высокой производительности и надежности. Бензопилы этой компании с успехом применяются при строительстве и ремонте домов, сараев, гаражей, других жилых и хозяйственных построек. Также цепные мотопилы Комфорт можно использовать при проведении ландшафтных работ, обрезке сада, заготовке и распиловке дров.

Особенности бензопил Комфорт

  • Хорошая балансировка корпуса сочетается с современным дизайном;
  • Надежный, неприхотливый двигатель;
  • Простота в обслуживании и эксплуатации;
  • Защита от вибрации и отскоков;
  • Низкая цена, при высокой надежности агрегата;
  • Эргономичные рукоятки и удобное расположение инструментов управления.

Рассмотрим устройство бензинового карбюратора

Это узел предназначен для формирования смеси из бензина и кислорода, которая затем подается в цилиндры для воспламенения.

Конструкторы двигателя определили параметры смеси, при которых ваш инструмент будет вырабатывать максимальную мощность при минимальном расходе топлива.

Соответственно надо смешать воздух и бензин в определенных пропорциях, и сохранить порцию приготовленной смеси до подачи ее во впускной коллектор мотора. Именно этим занимается карбюратор.

Игла, соединенная с поплавком, дозирует количество топлива, поступающее в камеру карбюратора. Воздушная заслонка подает определенный объем воздуха. От слаженной работы всего механизма зависит качество смеси.

Для установки параметров работы, а также при необходимости корректировки (например, при работе в горах или в случае заправки не очень качественным бензином), предусмотрены регулировка.

В отличие от современных автомобильных двигателей, бензопила представляет собой более примитивный агрегат. В противном случае стоимость ее была бы слишком высока.

Практические советы по настройке карбюратора бензопилы Champion

Поэтому коррекция образования топливной смеси в ней отсутствует, как и многие другие электронные системы, применяемые в современных ДВС. Эти функции возложены на владельца бензопилы.

Поднялись на 100 метров над уровнем моря, изменилась массовая доля кислорода в воздухе – обогащаем смесь. Сменили поставщика бензина (к сожалению, в наших реалиях это актуальный вопрос), снова необходимо обновлять настройки.

В сервисных центрах вам выставят правильные настройки, но за деньги и в стендовых условиях. А в реальной жизни необходимо уметь выполнять эту процедуру самостоятельно. Никто не поможет вам с ремонтом в лесу. Тут все подробности, как провести ремонт бензопилы своими руками.

Основные неисправности карбюратора

Рассмотрим часто встречающиеся неисправности, которые можно устранить самостоятельно.

Глохнет на холостых, или работает прерывисто

При нажатии на ручку газа не сразу подхватывает обороты и даже глохнет. Причина в большинсвте случаев кроется в засорении сетки защищающей канал подачи топлива.

Ее нужно аккуратно вытащить, например иголочкой, и почистить, если она прохудилась, придется заменить.

Дальше нужно проверить форсунки и жиклер.

Расположение форсунки, жиклера и клапана в карбюраторе бензопилы

Форсунку и жиклер можно продуть обычным велосипедным насосом. Жиклер, предварительно нужно выкрутить обычной отверткой и проверить на свет. Должно быть видно чистое отверстие с ровными краями.

Инструмент не заводится из-за перелива топлива

Случается, что инструмент не хочет заводиться из-за перелива топлива. В этом случае необходимо почистить иглу и коромысло. Иногда, под коромысло набивается грязь и мешает полному перекрытию канала, что приводит к переливу.

Чистим от грязи иглу и коромысло

Для этого нужно выкрутить рядом стоящий винт и приподнять иглу с коромыслом. На фото виден износ коромысла. Такое может произойти от попавшего абразива и вибрации при работе. Со временем может пропасть холостой ход, испорченное коромысло придется заменить.

Самоделки из бензопилы Дружба

Еще одной причиной большой популярности бензопилы Дружба является широкий спектр возможных самоделок своими руками из этого инструмента. В советское время ее применяли везде, где это только возможно. Давайте рассмотрим наиболее распространенные модели самодельных устройств с внушительной доработкой.

Снегоход

Популярность бензопилы Дружбы при разработке снегохода обусловлена простотой конструкции и разборке устройства.

Общий чертеж снегохода представлен на следующем фото:

Основной при изготовлении снегохода является создание чертежа, в котором следует соединить трансмиссию, двигатель и лыжи.

Схема изготовления стойки представлена на данном фото:

А вот чертеж гусениц:

Приводной вал можно изготовить по следующей схеме:

В качестве рулевого элемента можно взять руль от обычного скутера или велосипеда, а вот система торможения здесь никак не предусмотрена, достаточно просто сбросить ручку газа, ведь больших скоростей на нем вы не разовьете.

Остались вопросы, смотрите видео подборку

Как отрегулировать карбюратор бензопилы Штиль.

Особенности запуска китайских бензопил на примере бензопилы Hunter. Подробный рассказ и демонстрация ремонта карбюратора, а также его регулировка.

В бензопиле от карбюратора зависит очень многое: стабильная работа вне зависимости от оборотов, мощность инструмента, экономичность использования, потребление топлива. Помимо того, что за карбюратором нужно следить, он еще должен быть правильно отрегулирован для нормальной работы бензопилы. Настройка карбюратора на бензопиле, как на любом другом агрегате это дело очень сложное, и оно требует вдумчивого подхода и следования инструкциям. Но если четко выполнять все необходимые указания, то настройка карбюратора посильна практически любому человеку, и выполнять ее необходимо при первых признаках в неправильной работе бензопилы.

Как установить пилу китайского производства?

Конструкция карбюратора на китайских бензопилах ничем не отличается. Процедура и принцип установки также не отличаются и выполняются в том же порядке. Единственная сложность, которая может возникнуть при работе. Это определить назначение регулировочных винтов. Обычно винт T находится сверху, а H и L расположены внизу корпуса карбюратора. Там может быть еще один дополнительный винт.

Рисунок 3. Расположение механизмов управления

Обычно их цель определяется опытным путем, слегка меняя положение и контролируя результат. Как только назначение элементов четко определено, дальнейшая настройка не усложняется и выполняется обычным способом.

Регулировка карбюратора бензопилы является важной и необходимой процедурой, которую необходимо периодически выполнять для восстановления нормальной работы инструмента. Этот процесс не создает фундаментальных трудностей, но требует от пользователя быть осторожным, внимательным и соблюдать правила безопасности. Бензопилы обычно не удаляются, потому что вам нужно следить за их положением. Поэтому важно всегда помнить о возможности его запуска и проявлять необходимую осторожность.

READ Как Отрегулировать Карбюратор Пила Stihl 180

Регулировка должна выполняться плавно, с небольшими изменениями положения винтов, чтобы не вызывать слишком резких изменений в режиме вращения вала. Результат зависит от внимательности и усердия пользователя, а правильно настроенный карбюратор продлит срок службы инструмента.

Бензопила карбюраторная. Это элемент, который отвечает за смешивание топливовоздушной смеси. Не только стабильность двигателя, но и скорость всей бензопилы зависит от состояния и исправности этого важного агрегата. В связи с этим каждый владелец садового инвентаря должен изучить конструкцию карбюратора, а также ознакомиться с правилами его обслуживания и ремонта.

Когда необходимо производить настройку карбюратора?

Есть несколько признаков, которые помогают понять, что вам необходимо настроить карбюратора на вашей бензопиле, эти признаки указаны ниже:

  • Были изменены заводские настройки бензопилы из-за ослабления регулировочного болта карбюратора;
  • Повреждена крышка корпуса УПТ;
  • Двигатель запускается плохо или не запускается совсем;
  • бензопила не держит холостые обороты или работает неустойчиво на холостых оборотах;
  • выхлоп бензопилы слишком густой;
  • перерасход топлива;
  • свечи зажигания быстро чернеют или покрываются белым налетом;
  • бензопила не набирает заявленные характеристики мощности;
  • во время набора оборотов мотор бензопилы глохнет;
  • бензопила сильно вибрирует на холостых оборотах;

Само собой, эти причины могут быть вызваны и другими проблемами с вашей бензопилой, и для того, чтобы исключить лишнее, вам необходимо провести ряд мероприятий. Если в топливную систему попала грязь, то двигатель так же может прыгать на холостых оборотах и в этом случае вам надо его просто промыть. Если у вас износилась поршневая группа, то пропадает мощность, но в этом случае при работе на холостых оборотах будет слышен характерный стук — вам нужно поменять поршневую группу.

Так же , регулировка карбюратора вам будет необходима в том случае, если вы начали использовать другое топливо, или используете бензопилу в других атмосферных условиях.

Регулировочные инструменты

Для регулировки карбюратора вам понадобятся крестовые или шлицевые отвертки различной длины или толщины. Размер зависит от конструкции этого агрегата и характеристик сборки двигателя. Следует отметить, что некоторые производители выпускают карбюраторы, предназначенные для использования специальных инструментов.

В частности, для установки карбюраторов Husqvarna и других импортных инструментов может потребоваться специальная отвертка. Желательно прояснить этот вопрос даже при покупке бензопилы, чтобы вы могли заранее приобрести необходимое дополнительное оборудование.

Кроме того, промытый бензин или ацетон потребуется для промывки и очистки устройства. Они используются для очистки наружных поверхностей карбюратора. Все внутренние каналы промываются керосином, дизельным топливом или белым спиртом. Перед мойкой карбюратор демонтируется, удалите все резиновые или пластиковые детали, которые могут соприкасаться с агрессивными химическими веществами.

READ Регулировка Карбюратора Бензопилы Poulan 2250

Гаечные или кольцевые ключи используются для разборки карбюратора. Промывка внутренних каналов проводится в специально отведенных ваннах, иногда для этого используют пластиковые шприцы.

Детали карбюратора, подготовка к настройке и меры безопасности

Перед тем, как регулировать карбюратор, вам обязательно нужно убедиться в том, что воздушный и топливный фильтр чистые. Так же, убедитесь в том, что отсутствует подсос воздуха в мотор со стороны, иначе правильно отрегулировать карбюратора не получится.

Практически любый карбюратор в бензопиле регулируется с помощью трех винтов:

  • Болта главного жиклера, который, обычно, отображается с помощью буквы «H», его используют для выставления максимальных оборотов двигателя;
  • Болт жиклера холостого хода, который имеет обозначение «L», и используемый для выставления малы оборотов или оборотов холостого хода;
  • Болт подстройки холостого хода, который обозначается по разному: «S»,»LA»,»T»

Конечно, вы можете встретить карбюраторы с меньшим количеством винтов. Такие карбюратора, как правило, разрабатывают специально, чтобы уберечь свое изделия от неправильной настройки.

Технические характеристики

Бензопила на сегодняшний день морально устарела, все-таки полвека прошло, поэтому стоит относиться с пониманием к ее характеристикам.

На заметку. Дружба 4 хоть и раритет, однако, по сей день большое количество экземпляров находится в рабочем состоянии и пользуется спросом среди населения страны и ближнего зарубежья! Это благодаря тому, что в 60-е годы были выпущены очень надежные бензопилы.

Вернемся к техническим характеристикам бензопилы Дружба 4:

  • вес: 12 кг (он распределен максимально равномерно по всему корпусу, для комфортной работы оператора);
  • шина: длина 45 см.;
  • шаг цепи: 0,325 дюйма;
  • тип топлива: бензин АИ-92 + масло для 2Т двигателей.
  • вместимость топливного бака: 550 мл.;
  • вместимость масляного бака: 260 мл.;
  • смазка цепи: автоматическую смазку цепи имела только бензопила Дружба 4А;

Характеристики двигателя:

  • марка и модель: МП-1 (одноцилиндровый, карбюраторный, двухтактный, воздушное охлаждение);
  • рабочий объем: 94 куб. см.;
  • мощность: 4 л.с. (2,94 кВт.);
  • максимальные обороты коленвала: 5200 об/мин;
  • система смазки: бензин с маслом;
  • система соединения с пильной гарнитурой: фланцевое соединение фиксируемое хомутом.

Фланцевое соединение предоставляло возможность без особых проблем заменять вышедший из строя узел, а также предоставляла возможность поворота пильную гарнитуру на произвольный угол.

Настройка карбюратора в случае изменения условий работы

В этом случае вам не нужно выявлять поломку, а регулировка карбюратора выполняется для того, чтобы бензопила смогла работать в новых для нее условиях. Для начала запустите бензопилу и дайте прогреться двигателю в течении 10 минут. После этого нужно определить положение винта холостого хода таким образом, чтобы обороты были максимальными. Для этого очень медленно и плавно поворачивайте винт то в одну сторону, то в другую и так до тех пор, пока не будет найдено нужно положение винта. После этого поверните этот винт на четверть оборота против часовой стрелки( далее ПРЧС ).

Затем продолжите регулировку холостого хода, с помощью винта «S»:

  • Если цепь, после манипуляций с первым винтом неподвижна, то нужно плавно вращать винт «S» по часовой стрелке ( далее ПОЧС ), пока она не начнет движение, а после подкрутить винт «S» на четверть оборота в обратную сторону;
  • Если цепь движется, то нужно вращать винт «S» ПРЧС до тех пор, пока цепь не остановится, а после подкрутить винт «S» на четверть оборота в ту же сторону.

После этой настройки двигатели должен работать равномерно и ускорение двигателя должно быть нормальным. Нормальное ускорение двигателя это тогда, когда при нажатии на кнопку подачи топлива обороты набирают максимальные значения без провалов. Если двигатель работает не ровно или очень плохо ускоряется, то вам нужно на 1/8 подкрутить винт «L» прчс. После этого нужно опять произвести описанную выше настройку винта «S». Эти манипуляции нужно повторять до тех пор, пока двигатель не начнет равномерную работу и ускорение будет нормальным.

После этого вам нужно проверить настройку болта «H». Чтобы его проверить вам нужно разогнать двигатель до максимальных оборотов. Обязательно делайте паузы и не держите максимальные обороты без нагрузки очень долго. Смотрите за выхлопом и за звуком работы мотора. Если из глушителя идет много сизого дыма и мотор очень громко работает — значит ваш карбюратор делает очень богатую смесь. В этом случае вам нужно повернуть болт»H» на четверть ПОЧС. После опять проверьте работу двигателя и повторите регулировку при необходимости.

Когда мотопила издает визжащий звук, мотор сильно греется, выхлоп сопровождается треском и/или слышны перебои в зажигании, то есть идет детонация – смесь слишком бедная, а максимальные обороты двигателя выше, чем должны быть. Это приводит к перегреву силового агрегата, прогоранию поршня, быстрому износу цилиндра и выгоранию свечи. В этом случае надо «H» на 1/4 оборота повернуть ПРЧС.

В завершение регулировки проверяем пилу на холостом ходу. При правильно отрегулированном УПТ она должна работать так:

  1. 1. Цепь неподвижна.
  2. 2. Звук двигателя почти как у четырехтактного.
  3. 3. Нажатие на акселератор приводит к быстрому набору максимальных оборотов.

Если эти условия в полном объеме не соблюдаются, следует воспользоваться «S» («LA», «T»), как это указано выше, или повторить настройку с самого начала.

Так проводится приблизительная настройка. Для точной нужен тахометр. Делаем все то же самое, только проворачиваем регулировочные болтики, ориентируясь на показания этого прибора. Это позволит точно и, скорее всего, с первого раза настроить карбюратор, добившись в зависимости от модели инструмента для работ с деревом установки холостых оборотов на уровне 2800–3300 об/мин или выше и максимальных – 11000–15000 об/мин. Какие именно следует выставлять, надо смотреть в технической документации (инструкции по эксплуатации) на пилу.

Настройка частично или полностью разрегулированного карбюратора

После технического обслуживания, например, разборки и промывки или предшествующих неудачных попыток настроить этот узел может оказаться полностью разрегулированным. Настолько, что мотопила вообще не будет заводиться. В этом случае настраивать устройство системы питания двигателя надо в 2 этапа, условно называемых:

  • базовый – при неработающем двигателе;
  • окончательный – производится на прогретом двигателе.

На первом этапе регулировочные винты «L» и «H» медленно вкручиваем ПОЧС до упора. При этом не надо прилагать больших усилий и пытаться затянуть их. Затем отворачиваем оба винтика обратно – для многих моделей пил на 1 оборот. А для каких-то – на 1,5 оборота. Могут быть и другие установки. Это надо уточнять в технической документации на бензопилу. У ряда моделей подсказка нанесена прямо на крышку их корпуса вблизи регулировочных винтов.

Это будет выполнена рекомендуемая заводская базовая настройка карбюратора. При этом винт «S» («LA», «T») ни в коем случае не трогаем, если только конечно его уже не крутили. Когда он уже скручен, придется поработать и с ним. Медленно вкручиваем «S» ПРЧС до упора.

Переходим к окончательному этапу. Пытаемся завести двигатель. Если не было никаких манипуляций с регулировкой «S» («LA», «T») и в точности как рекомендуется установлены «L» и «H», то он должен запуститься.

Если «S» пришлось по указанным выше причинам закрутить, то мотор, скорее всего, сразу не заведется. Необходимо будет после каждой попытки подкручивать этот винт на 1/4 оборота ПОЧС и снова пробовать завести движок. В конце концов он должен заработать.

Затем прогреваем двигатель 10 минут. Если после его запуска или в процессе прогревания мотор работает неустойчиво или начала двигаться цепь, то надо медленно и аккуратно вращать «S» («LA», «T») ПРЧС. Как только движок начнет работать устойчиво и/или остановится цепь, сразу прекращаем регулировку. Если мотор глохнет, то подворачиваем этот винт на 1/8–1/4 (смотреть в техдокументации) оборота ПОЧС.

В процессе прогревания обороты холостого хода могут начать повышаться, тогда, опять же, необходимо будет «S» («LA», «T») начать медленно подворачивать ПРЧС, пока они на слух не станут нормальными. На уже прогретом моторе продолжаем регулировку узла системы питания, как это описано в предыдущей главе.

Характеристики

За 60 лет выпуска конструкция бензопилы Дружба и характеристики ее менялись несущественно.

Общие параметры такие:

  • вес при полной комплектации — 12,5 кг;
  • габариты — 865х460х500 мм;
  • длина пильной шины — 450 мм;
  • емкость топливного бака рассчитана на 1,5 л топливной жидкости;
  • свеча зажигания — любая с диаметром 17 мм.

Основное отличие модификаций — в мощности. Она указана цифрой в лошадиных силах в конце названия моделей.

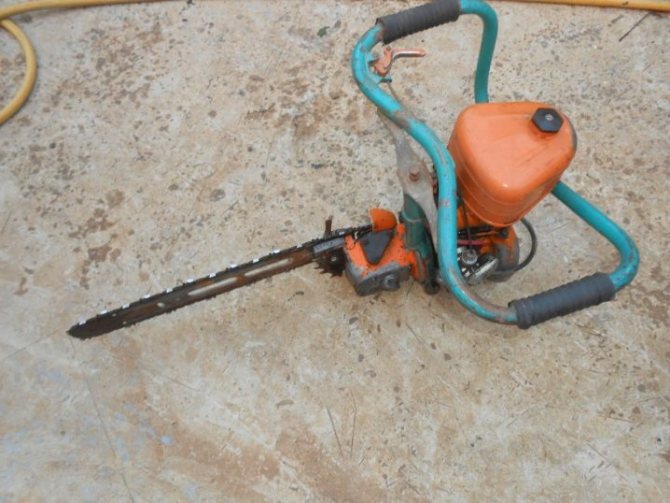

Дружба 2

Технические характеристики этой модели такие:

  • мощность двигателя — 2,2 кВт;
  • тип запуска пилы — ручной;
  • отсутствие поворотного редуктора.

От первой модели Дружба 2 отличается наличием приспособления для торможения цепи, что сделало ее более безопасной: инструмент не сможет случайно поранить работающего или окружающих его людей. Материал, из которого сделан корпус, надежный и выдерживает любые перепады температур.

Дружба 4

Эта модель получила золотую медаль на Всемирной выставке техники в Брюсселе в 1958 г.

Технические характеристики бензопилы такие:

  • мощность — 2,94 кВт;
  • объем бака моторного масла — 150 мл;
  • общая скорость вращения вала — 5000-5400 оборотов в минуту;

Бензомоторная пила может перепилить ствол диаметром до 50 см за 1 минуту.

Дружба 4М электрон

Бензопила Дружба 4М электрон отличается тем, что на этой модели установлена система электронного бесконтактного зажигания, что существенно повышает надежность двигателя.

Технические характеристики 4М такие:

  • мощность — 3 кВт;
  • расход топлива — 720 г/кВт ч;
  • расстояние между электродами зажигательной свечи — в пределах 0,6-0,7 мм.

Внутренние стенки гильзы алюминиевого цилиндра покрыты хромом для увеличения износостойкости. Модель оснащена резиновыми амортизаторами, уменьшающими передачу вибрации двигателя на рукоятки. В модели Дружба-4М применен карбюратор КМП-100У, а с модификации Дружба 4А началось использование принудительной смазки цепи благодаря установке масляного насоса. Это позволило намного увеличить срок службы цепи и направляющей шины.

Регулировка карбюратора после обкатки бензопилы

После обкатки бензопилы обязательно нужно проводить регулировку карбюратора. В этом случае вам обязательно понадобится тахометр и техдокументация от используемой бензопилы. Дело в том, что при обкатке двигателя бензопилы используются несколько другие настройки карбюратора, которые настроены на приготовление чуть более обогащенной смеси, в отличие от той. которая используется в постоянной работе. Обкатка двигателя происходит в щадящем режиме и поэтому после нее нужно перенастраивать двигатель бензопилы.

Настоятельно рекомендуем сделать отметки положений болтов перед настройкой карбюратора. С помощью отметок, в случае неудачной попытки, вы сможете вернуть их на прежнее место и начать настройку заново. Регулировку нужно начинать с болта «H». После того, как вы выставили максимальные обороты, проверяйте холостые. Если они отличаются от нормального, то сначала выставляйте их с помощью «L», а потом «S». Но поворачивайте винты , ориентируясь на показания тахометра.

Обкатка новой пилы Дружба

Для заправки используется специальное масло для двухтактных двигателей и бензин марки АИ-92, АИ—95. Подготовьте топливную смесь из расчета масло/бензин 1 : 15. Обкатку бензопилы следует проводить, в соответствии с инструкцией по эксплуатации пилы Дружба, в два этапа. На первой стадии обкатки на холостом ходу должно быть выработано не менее четырех бачков топлива. После этого можно приступать к работе не перегружая инструмент.

На втором этапе пила должна отработать 25 часов в щадящем режиме. Лишь после этого можно снимать стопорное кольцо и приступать к полноценной эксплуатации.

Натяжка и смазка цепи

Производительность работы пилы и ее срок службы во многом зависит от правильного натяжения цепи и ее смазки.

  1. Наденьте цепь на шину.
  2. Установите шину на редуктор.
  3. Закрутите болты крепления, затем ослабьте их.
  4. В этом положении цепь должна провисать на 7-10мм.
  5. Зажмите болты крепления.

Бензопила Дружба 4 имеет систему автоматической смазки цепи. Залейте масло в бачок, на холостом ходу проверьте равномерность разбрызгивания масла.

Также, важно уметь заменять звездочку. Этот процесс состоит из следующих стадий:

  1. Демонтаж гарнитуры бензопилы, откручивание гаек крышки шины. Извлечение шины и цепи.
  2. Демонтаж воздушного фильтра.
  3. Выкручивание свечи при помощи универсального ключа, замена ее на стопор поршня.
  4. При помощи съемника сцепления, который монтируется в универсальный ключ, демонтируется муфта сцепления.
  5. Замена звездочки.
  6. Сбор в обратной последовательности.

Регулировка карбюратора

Часто бензопила Дружба заводится и глохнет, не заводится вовсе или расходует слишком много бензина. Одной из причин повышенного расхода топлива и неровной работы двигателя является неправильно отрегулированный карбюратор. Его регулировка не требует особых навыков и может производиться в домашних условиях.

Прежде чем приступать к разборке карбюратора, убедитесь в том, не залиты ли свечи топливной смесью – это довольно часто случается в агрегатах этого типа

Потом следует обратить внимание на бензоклапан и подогнуть его немного вовнутрь. Такая операция уменьшает количество, подаваемого топлива

Если двигатель по-прежнему работает неровно, приступаем к регулировке карбюратора:

  1. Закрутите топливный винт до упора.
  2. Отверните его обратно на три полных оборота.
  3. Заверните до упора воздушный винт.
  4. Отверните воздушный винт на два оборота.
  5. Проверьте уплотнения на герметичность.

Техобслуживание

Ежедневное обслуживание проводится до и после работы: проверяется работоспособность бензопилы Дружба, производится ее очистка от загрязнений. Плановые осмотры проводятся в случае появления сбоев в работе, мелких неисправностей, чтобы отрегулировать карбюратор бензопилы, заточки цепи и т. д.

Основные узлы бензопилы Дружба

После окончания активных работ необходимо законсервировать агрегат. Очистить его от грязи, высушить, смазать рабочие детали, чтобы не формировалась коррозия, накрыть и поставить в сухое место.

Расконсервация бензопилы Дружба

Тщательно очистите от заводской смазки наружные поверхности корпуса

Особое внимание уделите стартеру. Выкрутите свечу зажигания, промойте ее в бензине, протрите чистой салфеткой, просушите и вставьте на место. Протрите чистой салфеткой провод зажигания.

Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
