Регулировка Карбюратора Китайской Мотокосы

Как узнать что карбюратор бензокосы нуждается в регулировке

Многие мастера пользуются бензокосами длительное время, и при этом не задумываются о необходимости регулировки карбюратора инструмента. Когда же необходимо проводить регулировку карбюратора на бензокосе или мотокосе? Если задаетесь таким вопросом, то наверняка наблюдаются изменения в работе мотора не в лучшую сторону. Чтобы не гадать, и не пропустить момент необходимости настройки карбюратора, следует придерживаться следующих рекомендаций о необходимости проведения регулировочных мероприятий:

  1. После прохождения двигателем обкатки. Обычно обкатка длится на протяжении сжигания 4-5 литров топлива
  2. Когда в бак заливается топливная смесь другого состава, то есть меняется тип масла (даже его цвет) и марка бензина
  3. При изменении погодных условий, однако, это актуально больше для бензопил, бензогенераторов и мотопомп, которые эксплуатируются не только летом, но и в зимнее время
  4. Если бензокоса длительное время не использовалась. Поводом необходимости регулировки может быть зимний перерыв
  5. Когда возрастает расход топлива
  6. Если обнаруживается черный нагар на электродах свечи
  7. При отсутствии поступления бензина в цилиндр или плохой запуск двигателя
  8. При обнаружении большого количества выхлопных газов
  9. Нестабильная работа двигателя, а также его трудный запуск и «вялый» набор оборотов

Как видно, поводов для регулировки карбюратора мотокосы достаточно. Обычно мастера, которые работают инструментом достаточно долго, на слух обнаруживают изменения работы мотора, что сулит о необходимости проведения регулировочного процесса. Даже если не уверены в необходимости проведения регулировочных работ, то их внеочередное выполнение точно не будет лишним.

В чем проблема неисправности триммера

Карбюратор газонокосилки Чемпион, как отрегулировать? Это как раз триммер поплавкового типа — распространенный вариант, предназначенный, чтобы смешивать в предусмотренных пропорциях воздух и топливо. Основные проблемы, возникающие при работе мотора, примерно схожи с неполадками, настигающими карбюратор в автомобиле:

  • мотор может глохнуть сразу же после того, как его удалось завести. Причина в том, что бензин подается в недостаточном количестве. Это называется «бедное» топливо;
  • избыточно поданный бензин приводит к его неполному сгоранию, излишней плотности смеси и неэкономному расходу.

Ремонт карбюратора

Важно! Регулировать карбюратор приходится при разных обстоятельствах: изменении температурного режима, октанового числа топлива или вида масла, после зимы или окончания периода обкатки, нагрузки или самопроизвольного проворачивания винтов от сильной вибрации корпуса. Некоторые владельцы предпочитают настраивать модуль перед каждым применением, чтобы убедиться в его корректной работе.

Запуск мотора

Пуск мотора осуществляется на расстоянии 3 м и больше от места заправки устройства топливом. Производить эти работы нельзя в закрытом помещении. До нужно занять устойчивое надежное положение. Мотоустройство при всем этом удерживается очень крепко. Режущий инструмент не должен соприкасаться с землей либо предметами, ведь при пуске он может крутиться.

Обслуживается агрегат только одним человеком, при всем этом сторонних лиц в зоне радиусом до 15 м находиться не должно. В неприятном случае можно получить травму из-за отбрасываемых предметов. Пуск мотора бензокосы «Штиль FS 55», свойства которой представлены в статье, не должен осуществляться от руки. Режущий инструмент после отпускания рычага газа будет двигаться в течение некого времени по инерции. Легковоспламеняющиеся материалы нужно держать вдалеке от жаркого потока газов и поверхности жаркого глушителя, потому что это может стать предпосылкой пожара.

Принцип работы

Порядок нагнетания и отфильтровывания топлива в двигателе бензокосы следующий.

  1. С помощью дроссельной заслонки задаётся количество воздуха, подаваемое в диффузор. Чем больше подаётся воздуха, тем больше кислорода нужно бензину для сгорания, и тем больше мощность, выделяемая в виде жара. Энергия жара далее преобразуется в механическую.
  2. Мембранный насос нагнетает необходимое количество бензина.
  3. Далее бензин проходит через штуцер двигателя.
  4. Топливо проходит через втяжной и вытяжной клапаны.
  5. Осуществляется фильтрация топлива с помощью сетчатого фильтра.
  6. Через игольчатый клапан оно же поступает в камеру с мембраной.

Стадийность работы карбюратора заключается в следующем.

  1. Воздух поступает в трубоход с воздухозаслонкой. Заслонка устанавливает нужную интенсивность потока воздуха.
  2. В узле нагнетания бензина диффузор заужен – это необходимо для придания большей скорости потока воздуха.
  3. Топливо проходит через отсек с поплавком и минует жиклер, попадает в это сужение трубки. Поплавочный отсек дозирует подачу бензина. В этом отсеке давление находится в состоянии равновесия. В зауженной трубке оно понижается. Из-за разности обоих значений давления бензин и проходит через жиклер.
  4. Ускоренный поток распыляет бензин, преобразуя его в аэрозольные пары. Полученная бензино-воздушная смесь готова к поджигу в камере сгорания.
  5. Пройдя через топливный трубопровод, данная смесь оказывается в цилиндре карбюратора.

Вывод: чтобы задать требуемую мощность, в первую очередь вы отрегулируете темпы сгорания топлива с помощью воздушной заслонки. Если зазор слишком мал, а кислорода в такой смеси меньше 10% – топливо не горит, следовательно, двигатель не запустится либо тут же заглохнет.

В случае покупки китайского триммера стоит учесть, что он мало отличается от европейских – тот же 2- или 4-тактный двигатель и привод.

Как отрегулировать карбюратор на бензокосе

Перед регулировкой необходимо тщательно прочистить фильтры согласно техническому обслуживанию в инструкции.

Дальнейшая настройка карбюратора бензокосы своими руками выполняется регулировочными винтами. Всего их три:

  • правый;
  • левый;
  • нижний.

Правый (L) – регулировка топливной смеси для низких оборотов.

Нужно найти максимальные обороты на холостом ходу. Для этого неспешно выворачивают винт (L) вправо и влево.

Для регулировки поворачивают винт на четверть оборота обязательно против часовой стрелки.

Нижний (T) – отвечает за регулировку двигателя на холостом ходу.

  • по часовой стрелке – увеличение;
  • против часовой – уменьшение.

Для правильной регулировки именно холостого хода характерно:

  • устойчивая работа холодного двигателя;
  • не завышенные обороты горячего двигателя;
  • для триммерной головки большой запас оборотов;
  • устойчивая работа двигателя при смене положения (резкое подъем или спуск ножа).

Левый (Н) – регулировка смеси на высоких оборотах. (Винт настраивают последним).

Настройка карбюратор бензокосы с последним винтом выполняется так:

  1. Открыть дроссель на полную, при этом выдать полный газ. Поворачивать винт по часовой до тех пор, пока не упадут обороты (в этом случае ориентируют на слух).
  2. Повернуть винт как можно медленнее против часовой до неровной работы двигателя.
  3. Затем обратно повернуть совсем немного, едва услышав стабильную, ровную работу.
  4. Для более наглядного применения навыков удобнее рассмотреть работу опытного пользователя:

Интересно, что с точки зрения автора видео, настройку (ее правильность) определяют по цвету свечи, а не только по оборотам и стабильности двигателя.

Правильная настройка карбюратора своими руками в данном случае – сгорание топливной смеси без остатка, цвет свечи должен быть светло-коричневым.

Весна может мешать

Моя первая попытка отрегулировать оплетку карбюратора не удалась, потому что пружина регулировочного винта топливной смеси помешала этому. Заводская пружина была слишком толстой в сжатом состоянии и не позволяла снизить подачу топлива до необходимого уровня. Пришлось собирать еще одну пружину и продолжать корректировки после ее замены.

READ Какое Масло Заливать В Двигатель Триммера

Пружинный регулировочный винт

На фото выше. Заводская пружина, ниже регулировочного винта с выбранной пружиной. Я пишу об этом, потому что я не уверен, что это единичный случай, и кто-то другой может столкнуться с такой же ситуацией.

Принцип работы карбюратора бензокосы

Дроссельная заслонка определяет количество воздуха для подачи, а от этого впрямую зависит мощность мотора.

Корректность опции карбюратора

определяется по работе мотора и по цвету свечки. Отрегулированный

Самостоятельная настройка карбюратора

на китайском триммере, стремительно и просто настраиваем
карбюратор
на

В карбюраторную систему засасывается горючее насосом (его мембраной). Потом проходит через штуцер в карбюраторе. Дальше жидкость движется через впускной и выпускной клапаны насоса. Отфильтровывается сеточной. По игловатому клапану движется в мембранную камеру.

Поэтапная работа устройства:

  1. Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
  2. Система подачи топлива непременно заужена смешивателем для ускорения потока.
  3. Бензин через поплавочную камеру и жиклер трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже маленький. Благодаря перепаду давления, горючее просачивается через жиклер.
  4. Ускорение воздушного потока содействует переносу горючего (бензина) и его распылению. В конечном итоге появляется воздушно-топливная смесь нужной пропорции либо плотности.
  5. Воздушно-топливная смесь просачивается в цилиндр мотора через топливную трубку.

От площади открытой воздушной заслонки зависит уровень плотности воздуха в системе. Чем обширнее открыта заслонка, тем больше расход горючего и мощность.

Проще говоря, регулировка карбюратора на бензокосе – создание хорошей топливной консистенции за счет корректной подачи воздуха.

Конструкция бензотриммерного карбюратора и его назначение

Бензокосы оснащаются двигателями внутреннего сгорания двухтактного типа. Для подачи воздушно-топливной смеси в цилиндр двигателя, используется карбюратор. В конструкции бензиновых агрегатов — это ключевой элемент, без которого работа ДВС невозможна. Причем этот карбюратор отличается от автомобильного устройства не только размерами, но еще и принципом работы. В частности это отличие заключается в наличии мембраны, которая играет роль бензонасоса. Именно за счет наличия мембраны, рассматриваемые устройства в конструкции двухтактных двигателей внутреннего сгорания называются мембранными.

Конструктивно весь механизм представляет собой небольшого размера деталь, внутри которой находятся каналы, клапаны и мембраны. Корпус карбюратора изготавливается из алюминия, а внутреннее устройство представлено на фото ниже.

Перед тем, как будет выполнена регулировка карбюратора бензокосы своими руками, необходимо разобраться со всеми составными элементами рассматриваемого устройства. Карбюратор бензокосы и триммера состоит из следующих деталей:

  1. Диффузор или сопло Вентури — через это сопло происходит всасывание воздуха в систему
  2. Воздушная заслонка — открывает и закрывает подачу отфильтрованного воздуха
  3. Топливный канал максимальных оборотов
  4. Топливные каналы (жиклеры) холостого хода ХХ и средних оборотов
  5. Дроссельная заслонка — величина открытия регулируется нажатием на газ
  6. Штуцер импульсного канала — соединяется с внутренним каналом картера двигателя
  7. Впускной топливный канал (штуцер) (2) — обеспечивается подача топлива из бензобака
  8. Мембрана (4) — отвечает за всасывание топлива из бензобака
  9. Клапан всасывания топлива из бака (3)
  10. Клапан подачи топлива в канал карбюратора (5)
  11. Фильтрующий элемент (6) или фильтр тонкой очистки топлива
  12. Топливный канал (10)
  13. Игла игольчатого клапана (14) — отвечает за подачу топлива в камеру управляющей мембраны
  14. Камера — топливная смесь, которая подается через жиклеры и дроссельную заслонку в цилиндр
  15. Управляющая мембрана (18) — обеспечивается ручной подсос топлива праймером
  16. Рычаг, соединенный с мембраной (17)
  17. Винт регулировки холостого хода(15)
  18. Винт регулировки количества топлива, подающегося в диффузор (13)

Имея представление о том, как внутри устроен карбюратор, предстоит разобраться с принципом его работы. Подробное описание, как работает карбюратор на двухтактном двигателе внутреннего сгорания на примере бензопилы, описан в этом материале.

Как отрегулировать карбюратор на бензокосе

Предстоящая настройка карбюратора бензокосы своими руками производится регулировочными винтами. Всего их три:

Правый (L) – регулировка топливной консистенции для низких оборотов.

Необходимо отыскать наибольшие обороты на холостом ходу. Для этого неторопливо выкручивают винт (L) на право и на лево.

Для регулировки поворачивают винт на четверть оборота непременно против часовой стрелки.

Нижний (T) – отвечает за регулировку мотора на холостом ходу.

  • по часовой стрелке – повышение;
  • против часовой – уменьшение.

Для правильной регулировки конкретно холостого хода характерно:

  • устойчивая работа холодного двигателя;
  • не завышенные обороты горячего двигателя;
  • для триммерной головки большой запас оборотов;
  • устойчивая работа двигателя при смене положения (резкое подъем или спуск ножа).

Левый (Н) – регулировка смеси на высоких оборотах. (Винт настраивают последним).

От левого винта (Н) зависит общая регулировка максимальных оборотов, мощности двигателя, температуры и расхода бензина.

Настройка карбюратор бензокосы с последним винтом выполняется так:

  1. Открыть дроссель на полную, при этом выдать полный газ. Поворачивать винт по часовой до тех пор, пока не упадут обороты (в этом случае ориентируют на слух).
  2. Повернуть винт как можно медленнее против часовой до неровной работы двигателя.
  3. Затем обратно повернуть совсем немного, едва услышав стабильную, ровную работу.
  4. Для более наглядного применения навыков удобнее рассмотреть работу опытного пользователя:

Интересно, что с точки зрения автора видео, настройку (ее правильность) определяют по цвету свечи, а не только по оборотам и стабильности двигателя.

своими руками

Post Views: 10

Настройка карбюратора триммера

Начальным этапом восстановления правильности работы топливной системы является прочистка воздушного фильтра.

Карбюратор триммера с винтами

Специалисты рекомендуют после каждых 10-15 часов промывать его в растворе воды с моющими средствами. Непосредственная настройка карбюратора триммера выполняется тремя регулировочными винтами:

  • винт настройки подачи топлива («L»);
  • винт регулировки на высоких оборотах («H»);
  • винт, отвечающий за работу мотора на холостом ходу («T» или «AT»).

Регулировка подачи топлива на минимальных оборотах

Перед началом настройки карбюратора бензотриммера требуется прогреть двигатель до рабочей температуры.

Винты регулировки подачи топлива

Для этого заводим ДВС и на холостых оборотах даем ему поработать 10-15 минут. На первом этапе при работающем триммере медленно закручивать винт «L» до момента начала появления прерывистой работы или пока он не заглохнет. Далее отворачиваем винт на ¼ оборота и проверяем скорость набора максимальных оборотов. Если мотокоса легко и быстро доходит до высоких оборотов, это и будет самый экономичный режим. В большинстве представленных на рынке моделей винт подачи топлива «L» закручивается по часовой стрелке, однако существуют триммеры, где уменьшение и увеличение поступления смеси происходит в обратном порядке.

Настройка холостого хода триммера

Расположение винтов настройки карбюратора

Винт «T» («AT») служит ограничителем возвратно-поступательного движения топливной заслонки и при его закручивании происходит увеличение оборотов двигателя, а отворачивание ведет к уменьшению частоты вращения коленчатого вала. Профессионалы советуют настроить винт холостого хода бензокосы так, чтобы ДВС работал немного ускоренно при минимальных оборотах, но головка с леской или ножом при этом оставалась неподвижна. Если после проведенных манипуляций триммер трудно завести «на холодную», то достаточно закрутить винт «T» на четверть оборота и снова пробовать запускать двигатель.

Регулировка винта максимальных оборотов мотокосы

После восстановления подачи топлива на минимальных оборотах и настройки холостого хода необходимо проверить стабильность работы механизма при повышенной частоте вращения.

Настройка на максимальных оборотах

Регулировка мотора на высоких оборотах выполняется с целью защиты от перегрева и уменьшения усталости руки при надавливании на клавишу акселератора. Если ДВС работает нестабильно на максимальных оборотах, то винт «H» необходимо медленно заворачивать до обеспечения ровной и четкой работы.

В процессе эксплуатации мотокосы возможно потребуется подрегулировать винт подачи топлива («L») для оптимального набора оборотов.

Как работает карбюратор бензокосы или принцип функционирования

Регулировка карбюратора китайской бензокосы полностью идентична с настройкой травокосилок европейских, российских и производителей. Чтобы справится с задачей регулировки карбюратора на бензокосах и бензотриммерах, необходимо разобраться с принципом их функционирования. Как работает карбюратор на бензокосе, пошагово и доступно описано ниже.

  1. Работа карбюратора бензокосы начинается с подачи топлива через канал, как показано на схеме
  2. Всасывание топлива в карбюратор происходит при помощи импульсного канала, соединенного с картером двигателя. За счет разрежения воздуха происходит перемещение гибкой мембраны под номером 4 на схеме выше
  3. Через клапаны 3 и 5 происходит подача топлива. Клапан 3 является впускным, за счет которого топливо подается в подмембранное пространство, а клапан 5 — выпускной
  4. Далее топливо перемещается по каналу и, проходя фильтр тонкой очистки, достигает игольчатого клапана 14
  5. Игольчатый клапан соединен посредством рычага с управляющей мембраной 18
  6. Игольчатый клапан приводится в действие при воздействии на мембрану. Когда необходимо подкачать топливо, чтобы запустить двигатель, необходимо воздействовать на мягкую крышку ручного насоса. При воздействии происходит открытие иглы, и топливной смесью заполняется камера
  7. Когда же двигатель запускается (на холодную), то открытие иглы происходит за счет разрежения при закрытой воздушной заслонке. Это разрежение воздействует через жиклеры холостого хода и высоких оборотов на мембрану 18
  8. Мембрана воздействует через рычаг на игольчатый клапан, посредством чего происходит заполнение камеры
  9. После запуска мотора воздушная заслонка открывается, в результате чего двигатель работает на обедненной смеси, так как топливо смешивается с воздухом
  10. Топливная смесь при заполненной камере подается (засасывается) через жиклеры холостого хода и средних оборотов (когда двигатель запущен)
  11. Дроссельная заслонка при этом смещается от первоначального положения на 10-15 градусов
  12. Когда же работа осуществляется под нагрузкой, то топливо начинает поступать в камеру через жиклер высоких оборотов, и при этом дроссельная заслонка поворачивается на угол до 90 градусов (зависит от силы нажатия на газ). Во всех режимах работы должна быть открыта воздушная заслонка, через которую топливо смешивается с воздухом, и тем самым происходит воспламенение смеси в цилиндре

Ниже показана схема принципа работы карбюратора бензокосы. На основании схемы можно не только разобраться с принципом работы, но еще и выявить поломки и прочие неисправности механизма.

При эксплуатации инструмента необходимо учитывать наличие еще одного жиклера. Этот жиклер находится между каналами холостого хода и полной мощности. Необходим он для того, чтобы исключить сильное обеднение смеси, которое случается в случае работы мотора при неполной нагрузке. В такой ситуации не исключается возникновение задира пары. Через дополнительный канал (жиклер) происходит засасывание топлива в камеру, посредством чего обогащается топливно-воздушная смесь. Ниже на схеме представлен дополнительный жиклер, который обозначен цифрой 1.

Имея представление о конструкции мембранного карбюратора мотокосы и принципе работы, не составит труда произвести его настройку своими руками. Для регулировки карбюратора бензокосы применяются регулировочные винты. На схеме выше показано два винта для настройки, однако большинство современных моделей бензиновых триммеров оснащается тремя винтами. Наличие трех настроечных винтов позволяет выполнить более точную регулировку, добившись при этом стабильной и бесперебойной работы ДВС.

Это интересно!
В чем отличие между триммером и бензокосой? Многие считают, что триммер – это маломощные электрические травокосилки. Однако триммер – это обобщенное название бензокос, мотокос и электрических косилок, так как они предназначены для общих целей.

Быстрый запуск агрегата

  1. Инструмент кладём набок таким образом, чтобы воздушный фильтр находился сверху. В таком расположении можно обеспечить попадание топливной смеси в самый низ карбюратора. С первой попытки мотор может завестись в том случае, если перед запуском снять воздушный фильтр и залить в карбюратор небольшое количество смеси (достаточно применить несколько капель, и не стоит слишком увлекаться), после чего установить недавно снятые детали обратно. Этот метод проверен на практике и срабатывает в большинстве случаев. Наверняка многие владельцы старого отечественного автомобиля использовали аналогичный метод на своей машине. Принцип с косой остаётся абсолютно таким же.
  2. Если первый совет не дал своих плодов, то необходимо выкрутить свечи зажигания и внимательно посмотреть на них. Выкручиваем свечу, проверяем её на работоспособность, а после просушиваем камеру сгорания. Свечу, которая не подаёт признаков жизни, необходимо выкинуть и поставить новую. Если со старой все в порядке, то ставим её на место и переходим к следующему методу.
  3. Если свеча полностью исправна, фильтр чистый, а топливная смесь свежая, то необходимо прибегнуть к универсальному способу запуска бензокосы. Стоит закрыть воздушную заслонку карбюратора и дёрнуть ручку стартера один раз. Затем открываем заслонку и дёргаем стартер ещё примерно 3 раза. Такая процедура повторяется от 3 до 5 раз. Двигатель должен завестись. Но не стоит дёргать за ручку слишком сильно, поскольку в таком случае придётся ещё и производить ремонт стартера бензокосы. Это понадобится только в том случае, если произойдёт разрыв тросика или сломается ручка. В других случаях рекомендуется сразу заменять стартер. Этот узел продаётся сразу в сборе.
  4. А также есть совсем простой способ завести косу. Многие люди забывают после заливки топливной смеси нажать на подсос бензина. Обычно он располагается около бензобака. На бытовой косилке он выглядит как обычный шарик с воздухом, который необходимо раз 5−10 нажать, чтобы смесь из бака пошла по назначению. В большинстве случаев такой вариант действует безотказно. Просто следует помочь топливу пойти по каналу.

Правильная замена свечей зажигания

О том, что свечи зажигания стоит периодически менять, знают многие, но мало кто делает это правильно и в определённой последовательности. Чтобы произвести все манипуляции верно, стоит ознакомиться с правильным порядком действий.

Это интересно: Ремонт втягивающего реле стартера своими руками

  • Остановите двигатель и подождите, пока он не станет холодным, в ином случае можно получить сильный ожог.
  • Высоковольтный провод отсоединяем от свечи. Выкручиваем свечу с помощью специального ключа. Осматриваем свечу.
  • Деталь нужно заменить, если она будет в неисправном состоянии, сильно грязной, или на корпусе обнаружится трещина.
  • Проверяем зазор между электродами. Их величина должна составлять 0,6 мм.
  • Ставим новую свечу и затягиваем ключом.
  • Проводим установку высоковольтного провода на центральный электрод свечи.

В этой процедуре нет ничего сложного, и справиться с ней сможет абсолютно любой хозяин бензиновой косы.

Бензокоса глохнет после запуска

Мотор может заглохнуть после запуска устройства в том случае, если карбюратор настроен неправильно или произошла его разрегулировка. Это очень просто опознать. Могут возникать вибрации, которые отчётливо ощущаются при работе. Регулировку можно производить и своими руками, стоит строго выполнить все инструкции, которые написаны в руководстве.
Мотор также может заглохнуть из-за того, что засорился топливный клапан. В этом случае его необходимо прочистить, и тогда проблема будет устранена.

Если коса завелась, а потом резко заглохла, это означает, что подача топлива в карбюратор затруднена. Необходимо ослабить клапаны карбюратора, тогда свободный подход топлива к нему будет осуществляться в необходимом количестве.

Если наблюдается излишний подсос воздуха, тогда двигатель тоже может заглохнуть. Следует прибавить немного оборотов, чтобы пузыри воздуха выходили из топливной системы. Ещё обязательно стоит проверить целостность топливозаборного шланга. Если какие-то повреждения в нём обнаружатся, то деталь нужно сразу же заменить.

Принцип работы карбюратора бензокосы

Дроссельная заслонка определяет количество воздуха для подачи, а от этого напрямую зависит мощность двигателя.

В карбюраторную систему засасывается топливо насосом (его мембраной). Затем проходит через штуцер в карбюраторе. Далее жидкость движется через впускной и выпускной клапаны насоса. Отфильтровывается сеточной. По игольчатому клапану движется в мембранную камеру.

Поэтапная работа устройства:

  1. Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
  2. Система подачи топлива обязательно заужена диффузором для увеличения скорости потока.
  3. Бензин через поплавочную камеру и жиклер трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже низкий. Благодаря перепаду давления, топливо проникает через жиклер.
  4. Ускорение воздушного потока способствует переносу топлива (бензина) и его распылению. В итоге образуется воздушно-топливная смесь необходимой пропорции или плотности.
  5. Воздушно-топливная смесь проникает в цилиндр двигателя через топливную трубку.

От площади открытой воздушной заслонки зависит уровень плотности воздуха в системе. Чем шире открыта заслонка, тем больше расход топлива и мощность.

Проще говоря, регулировка карбюратора

на бензокосе – создание оптимальной топливной смеси за счет корректной подачи воздуха.

Какие бывают поломки и как их распознать?

Одной из проблем выхода из строя движка триммера может быть сетчатый фильтр. К этому элементу можно отнести только лишь две поломки:

  • Накопление пыли и грязи.
  • Частичная или полная поломка.

Для выявления точной причины нужно проделать ряд следующих действий:

  1. Открутить крышку топливного воздушного шлюза для вынимания сетчатого фильтра. В случае обнаружения на детали грязи следует промыть ее в топливе или тщательно продуть. Если вы увидите серьезные повреждения корпуса сетчатого фильтра, без раздумий нужно установить новый.
  2. Если сломался патрубок для подвода топлива компрессора, то следует произвести проверку этой детали. Чаще всего она требует периодической замены из-за своей невысокой прочности.
  3. Для чистки пусковой части карбюратора от засоров нужно использовать ацетон или же бензин. Также можно продуть составляющие устройства сжатым воздухом – это самый простой и удобный способ ремонта.

Важно! Основание дроссельной заслонки, впускные и выпускные клапаны, места соединения всех частей карбюратора можно проверить простым действием – смазать проблемную зону мыльной пеной.

Основные неполадки

Неисправности карбюратора мотокосы или триммера, несмотря на относительную простоту их устранения, порой требуют длительного поиска методом исключения. Основные причины таковы:

  • неудовлетворительное качество очистки бензина;
  • засор воздухофильтра;
  • скопления отложений и нагара в отсеках и ходах карбюратора.

Каждая из проблем имеет свои причины.

Неисправность топливного нагнетателя

Самая повторяющаяся поломка – износ, разрыв мембраны. Как следствие, её неприлегание. Топливные ходы не герметизируются на определённых стадиях цикла двигателя. Причины здесь таковы:

  • вы слишком долго работаете на мотокосе или триммере без перерыва;
  • заправлено некачественное топливо;
  • отработанные газы попадают в импульсный канал.

Деформированная мембрана таит в себе несколько плохих последствий:

  • недостаточно бензина или кислорода в создаваемой горючей смеси;
  • запуск мотора происходит после 10 и более неудачных попыток;
  • двигатель стучит, клацает при работе и т. д.;
  • деформируется рабочий поршень.

Засор сетчатого фильтра

Причины засора сетчатого фильтра – некачественная очистка топлива, повреждение шланга и/или нагнетающей головки.

Выход из строя регулировочного рычага

Износ контактной грани рычага – последствие не вполне очищенного топлива, в которое попали песчинки или частицы глины, металла либо иные включения, не растворимые в жидких углеводородах. Появляется проблема с впрыском топлива, мотор без нагрузки функционирует с перебоями.

Впускная игла испорчена

Впускная игла ломается из-за наличия в бензине частиц металла и камня. В результате седло впускной иглы неплотно прилегает к ней, течёт топливная смесь. В горючей смеси, создаваемой карбюратором, слишком много воздуха, отчего мотор может «чихать» в процессе работы. Наконец, игла может стопориться из-за некачественного бензина, либо агрегат долго простаивал.

Забивание регулировочного пространства

В регулировочном отсеке могут скапливаться отложения. Игла не закрывает отверстие полностью, и в топливную камеру поступает много бензина – мотор его переливает, возможно, заливает и свечи зажигания. Из-за этого бензиновоздушная смесь содержит повышенное количество паров бензина. КПД заметно падает.

Испорчена мембрана регулировки

Мембрана часто деформируется (иногда и рвётся) из-за непрерывной работы мотокосы или триммера в течение нескольких часов. Если вы злоупотребляете таким «ударным» режимом работы, повреждение мембраны случается чаще. Новые поломки посыпятся как из рога изобилия:

  • сломается поршень;
  • численность попыток неуспешного старта двигателя резко возрастёт;
  • топливная смесь будет содержать слишком мало бензина;
  • резко упадёт полезная (тепловая) мощность.

Впускной регулирующий рычаг заедает

Заедание регулировочного рычага – следствие неправильной его установки, случайного сгибания. Контактирующая грань обретёт неверную позицию. Это нарушит дополнительное нагнетание бензина.

Заслонка износилась

Дроссельная и воздухозаслонка приходят в негодность из-за поступления с воздушным потоком пыли, частиц металла и т. д. Повреждённые заслонки похожи на детали, подвергавшиеся струйной обработке песком. Из-за износа заслонок снижается КПД мотора, обнаруживаются поломки. Изнашиваются поршень и цилиндр.

В ряде случаев данный фильтр попросту не подходит для вашей модели мотокосы или триммера. В конце концов пострадает вал мотора – его кусочки попадают в каналы двигателя, отчего поршень будет сломан.

Карбюратор невозможно отрегулировать

В том, что регулировка слишком грубая (не удаётся точно выставить параметры) виноваты пружины на регулировочных винтах. Производитель мотокосы или триммера может поставить излишне толстые и жёсткие пружины. Найти другие можно либо в мастерских, где чинится подобная аппаратура, либо приобрести у любого дилера или официального представителя компании, выпустившей мотор для вашего триммера или механической косы.

Сломался праймер

Праймер – ручной мини-насос для принудительной подкачки топлива в карбюратор. Для успешного старта мотора может потребоваться накачать 20 мл бензина вручную.

Распространенные неисправности карбюраторов

Поломки карбюратора триммера случаются из-за применения бензина плохого качества, поврежденного воздушного фильтра и скапливания грязи в камере данного блока. Чаще всего, произвести ремонт карбюратора своими руками вполне возможно. Ниже перечислены типичные неисправности карбюратора мотокосы.

Проблемы топливного насоса

Частая неисправность, которая «преследует» топливный насос — это деформация насосной мембраны. По этой причине она не прилегает должным образом, и насосные каналы не уплотняются.

Причины деформации мембраны могут быть следующие:

  • продолжительная работа триммера;
  • использование непригодного топлива;
  • попадание газов в импульсный канал.

В результате, повреждение мембраны снижает производительность насоса, и, как следствие:

  • происходит обеднение горючей смеси;
  • затрудняется запуск двигателя;
  • появляются перебои в работе мотора;
  • повреждается поршень.

Также вышеописанные последствия для двигателя может вызывать засорение полости насоса с импульсной стороны. В данном случае грязь попадает на мембрану через импульсный канал.

Чтобы устранить засорение, придется разбирать карбюратор и чистить мембрану.

Засорение сетчатого фильтра

Сетчатый фильтр может загрязняться при поступлении загрязненного топлива через топливный шланг или всасывающую головку, имеющую дефекты. На фото ниже можно увидеть, как выглядит чистый фильтр и загрязненный (части разделены чертой).

Для устранения неисправности потребуется тщательная чистка и промывка сетчатого фильтра. Также рекомендуется продуть сжатым воздухом все отверстия в корпусе карбюратора триммера.

Неисправен регулировочный рычаг

Данная поломка появляется, когда изнашивается контактная поверхность рычага.

Стирание контактной поверхности происходит из-за наличия в бензине абразивных частиц или по причине сильной вибрации мотора во время работы. Данный дефект регулировочного рычага вызывает проблемы с впуском, а также неправильную работу мотора на холостом ходу.

Износ впускной иглы

Впускная игла выходит из строя, как правило, из-за наличия в составе топливной жидкости абразивных частиц.

Как итог:

  • нарушается обеспечение герметичности седла впускной иглы;
  • появляется подтекание горючей смеси;
  • появляются неисправности в работе двигателя, связанные с переобогащением топливной смеси.

Также впускную иглу может просто заклинить.

Заедание впускной иглы может вызвать наличие грязи в горючем, или долгий простой аппарата без работы.

Засорение регулировочной полости

Если в регулировочной полости скапливается грязь, то впускная игла не может плотно запереть отверстие и в камеру льет много топлива.

Это вызывает переобогащение горючего, и двигатель начинает работать неправильно. Необходимо разобрать карбюратор и почистить полость регулировочной мембраны.

Деформация регулировочной мембраны

Мембрана может подвергаться деформации при длительной работе агрегата и при использовании агрессивного топлива.

Невозможность нормальной регулировки по причине дефекта приводит к:

  • повреждению поршня;
  • возникновению затруднений при запуске;
  • обеднению горючего;
  • неправильной работе двигателя.

Проблема с впускным регулировочным рычагом

Данная проблема может возникнуть, если регулировочный рычаг установить неправильно, либо согнуть его перед установкой. В результате контактная поверхность принимает неправильное положение, что нарушает дополнительную подачу топлива.

Износ заслонок

Дроссельная и воздушная заслонки в основном изнашиваются из-за наличия в воздухе абразивных частиц. Дефектные заслонки выглядят так, как будто они подверглись пескоструйной обработке.

В результате износа заслонок понижается производительность двигателя, появляются неисправности в его работе, изнашиваются поршневые кольца, поршень и покрытие цилиндра.

Износ вала дроссельной и воздушной заслонки

Вал воздушной и дроссельной заслонки может изнашиваться по следующим причинам:

  • недостаточное и неправильное обслуживание воздушного фильтра;
  • воздушный фильтр поврежден;
  • воздушный фильтр непригоден для данного аппарата.

Вследствие попадания некачественно очищенного воздуха, вал изнашивается и может сломаться. Отломанные части вала могут попасть в камеру сгорания или картер двигателя и вызвать серьезные повреждения всей поршневой системы.

Для устранения проблем с очисткой воздуха, необходимо заменить дефектный фильтр либо промыть имеющийся (исправный). Фильтр необходимо промыть в мыльной воде и высушить.

Устройство карбюратора

Бензокоса (мотокоса) содержит основу – корпус из алюминия, в котором размещаются остальные детали, слаженно работающие как единое целое. В корпусе карбюратора имеется диффузор – ход с внутренними каналами, через который закачивается воздух.

Каналы, ответвляющиеся от хода диффузора, доставляют топливо, с которым и смешивается нагнетаемый воздух, увлекающий за собой пары бензина. Вне главного отсека карбюратора размещены:

  • жиклеры;
  • топливный мини-насос;
  • узел, регулирующий смешение топлива с воздухом.

Последний и формирует ту самую гремучую смесь, воспламеняемую в камере сгорания карбюратора.

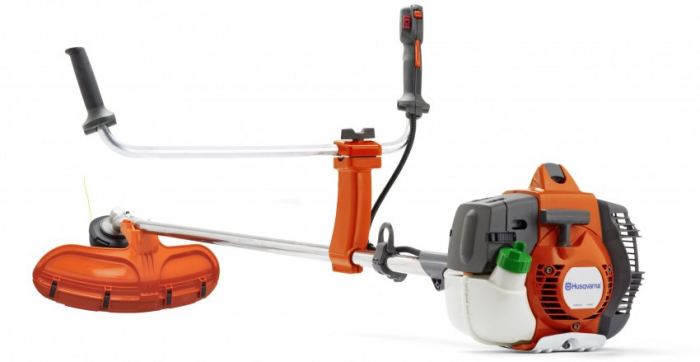

Регулировка карбюратора Хускварна

Перед регулировкой Хускварна сделайте техническое обслуживание триммера (помойте бензокосу и двигатель, замените свечу зажигания, устраните мелкие дефекты).

Обязательно постирайте поролоновый элемент воздушного фильтра. Стирайте элемент в тёплой воде с мылом, затем отожмите и высушите (или замените, если он старый или повреждён).

Примечание: если регулировать карбюратор Хускварна с грязным воздушным фильтром, то после очистки воздушного фильтра топливная смесь станет намного беднее (что может привести к плохой работе или даже поломке двигателя). Установите триммерную головку с кордом максимально допустимого диаметра и стандартной длины (до отрезающего ножа в дополнительной защите), чтобы создать нагрузку на двигатель во время регулировки винта высоких оборотов карбюратора Хускварна. Заведите бензокосу согласно Руководству Хускварна и прогрейте 10 минут (если при этом на холостых оборотах триммерная головка вращается, то винт холостого хода, т.е

нижний, надо поворачивать против часовой стрелки, пока вращение триммерной головки не прекратится). Осторожно поверните обе иглы (правую и левую) в среднее положение между полностью выкрученным и полностью вкрученным (не проверните за стопор!, это может привести к поломке двигателя Хускварна)

Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний.

1) Правый винт L – регулирует обогащение смеси низких оборотов (регулируется первым): Найдите максимальные обороты холостого хода, медленно поворачивая правый винт вправо и влево. Затем поверните этот винт на ¼ оборота против часовой стрелки. Примечание: С завода Husqvarna правый винт был выкручен полностью (на 0,5 оборота). Сейчас он смотрит на «11 часов».2) Нижний винт T – регулировка холостого хода двигателя Хускварна (если это необходимо): поворот винта по часовой стрелке увеличивает обороты холостого хода, против часовой стрелки – уменьшает их.

Правильной считается регулировка оборотов холостого хода, когда:

  1. Холодный двигатель устойчиво работает на холостом ходу.
  2. Горячий двигатель имеет не слишком высокие обороты на холостом ходу.
  3. До начала вращения триммерной головки остается достаточный запас оборотов.
  4. Двигатель устойчиво работает в любом положении (например, при резком опускании ножа).

Примечание: С завода-изготовителя (Husqvarna) винт холостого хода от полностью закрученного, был выкручен на 8 полных оборотов и «2 часа» (сейчас так и осталось). Рекомендуемый холостой ход двигателя бензокосы Husqvarna – 2.900 об/мин.3) Левый винт H – регулирует обогащение смеси высоких оборотов (регулируется в последнюю очередь). Он регулирует максимальные обороты, мощность двигателя, температуру и расход топлива.

Примечание: Двигатель Husqvarna не должен работать на полных оборотах более 10-ти секунд!

  • Откройте полностью дроссель (дайте полный газ) и медленно поворачивайте левый винт по часовой стрелке, пока обороты двигателя Хускварна не будут уменьшены (на слух).
  • Затем поверните левый винт очень медленно против часовой стрелки, пока двигатель не начнет работать неровно.
  • После этого поверните винт медленно обратно на незначительное расстояние по часовой стрелке, пока двигатель Хускварна не начнет работать ровно.

На этом регулировка Хускварна закончена.

Примечание: Рекомендуемые максимально высокие обороты двигателя Хускварна — 11.500 об/мин. Максимальная выходная мощность двигателя бензокосы Husqvarna 333R составляет 1.6 кВт (2.1 л.с.) при 8.400 об/мин.

Примечание: На новом триммерной Хускварна с завода-изготовителя (Husqvarna) левый винт был выкручен полностью (на 0,5 оборота) и заблокирован (залит) твёрдой пластмассой, которую я высверлил по истечению срока гарантии. Сейчас левый винт (как и правый) смотрит приблизительно на «11 часов».

Проверяем правильность настройки карбюратора Хускварна

Двигатель быстро, ровно и уверенно набирает обороты, и немного четверит на максимальных оборотах, триммерная головка T-35 на холостом ходу не должна вращаться.

Как устроен и работает газовый триммер карбюраторный

Практически невозможно покрыть все типы карбюраторов, производимых газовыми триммерами. Но поскольку конструкция этого модуля, а также принцип его работы во многом схожи между различными моделями, можно обобщить описание процессов, происходящих в карбюраторе. Эта информация позволит пользователю понять принципы работы устройства, устранить неполадки и правильно с ним работать.

Основой триммера карбюратора является алюминиевый корпус. Ниже приведена схема этого устройства.

Как почистить карбюраторный триммер

Внизу — диффузор, который также называется Сопло Вентури (18). Воздух всасывается двигателем через это сопло.

В верхней части диффузора находятся топливные каналы (11,12). Через эти каналы воздушный поток поступает в бензин. Сам топливный насос, форсунки и система, используемые для управления потоком топливовоздушной смеси, могут быть встроены или установлены снаружи.

Дроссель (9) регулирует количество воздуха, поступающего в карбюратор. Его количество влияет на мощность, развиваемую двигателем. Клапан (7) используется для холодного запуска. Вам нужно закрыть его, если вы планируете запустить устройство. После запуска двигателя его необходимо открыть, в противном случае двигатель будет зависать немедленно.

Импульсный канал (1) соединяет импульсную камеру насоса с картером, а именно с ее внутренним объемом. Поршень, расположенный в цилиндре, совершая возвратно-поступательное движение, последовательно изменяет давление в картере (увеличение вакуума или давления). Падение давления вызывает перемещение мембраны (4). Следовательно, насос синхронизирован с двигателем.

Именно при участии бензина вытекает из цистерны мембраны (4). Бензин поступает в карбюратор через фитинг (2). Далее его путь проходит через впускной клапан (3), выпускной клапан (5), через сетчатый фильтр (6), топливный канал (10), проходит через иглу (14) и заполняет камеру (16), имеющую контрольная мембрана (18).

Клапан (14) соединен с мембраной (18) посредством рычага (17). Полость, которая расположена ниже мембраны, связана с атмосферным воздухом через отверстие (19).

Устройство работает следующим образом.

  1. В ходе всасывания в диффузоре создается вакуум. Этот факт вызывает утечку воздуха. Положение дроссельной заслонки (9) определяет количество воздуха, поступающего в камеру карбюратора, а также мощность и скорость двигателя.
  2. В это время топливо из камеры (16) всасывается через форсунки (11, 12), а затем смешивается с воздушным потоком. Бензин, смешанный с воздухом, начинает распыляться. Так создано воздушно-топливная смесь.
  3. Готовая смесь поступает в цилиндр, где она сжимается поршнем стояка и зажигается в правильной точке искрой, образованной свечами зажигания.
  4. Поскольку объем под управляющей мембраной (18) соединен с атмосферным воздухом через канал (19), мембрана поднимается вверх, открывая клапан (14) с помощью рычага (17). После открытия клапана (14) новая топливная камера входит в камеру (16).
  5. После полной камеры (16) мембрана (18) возвращается в исходное положение, и клапан (14) закрывается.

READ Регулировка Карбюратора Бензопилы Олео Мак 937

Затем, когда двигатель работает, все вышеуказанные процессы повторяются. Винт (13) используется для регулирования количества топлива, поступающего в диффузор через инжекторы. Винт (15) также используется для регулировки скорости холостого хода. Когда регуляторы вращаются, топливная смесь обогащается, а при скручивании смесь становится бедной. Также в некоторых моделях карбюраторов вы можете настроить двигатель на холостом ходу. Регулятор количества. Обычно он расположен снаружи и при скручивании опирается на рычаг, установленный на оси дросселя.

Таким образом, с помощью 3 регулировочных винтов вы можете добиться максимальной производительности двигателя, а также отрегулировать его плавную работу при любой температуре окружающей среды и даже в горных районах.

Справка. Прочитай, чтобы понимать что делаешь!

Нужный состав (качество) топливовоздушной смеси настраивается (изменяется) поворотом винтов регулировки подачи топлива в поток засасываемого воздуха (правым и левым). Количество смеси поступаемой в цилиндр дозирует дроссельная заслонка. Если их поворачивать по часовой стрелке, то засасываемая в цилиндр смесь обедняется (меньше топлива в соотношении воздух/топливо) и обороты двигателя повышаются, при этом двигатель Хускварна работает мягче (слабо набирает обороты) и сильно падает мощность. Кроме того, имея повышенные обороты, в цилиндр на обедненной смеси поступает с бензином меньше масла (хуже смазка) и так можно запороть двигатель. Ну и триммер будет плохо заводиться. Если винты поворачивать против часовой стрелки, то засасываемая в цилиндр смесь обогащается (больше топлива в соотношении воздух/топливо) и обороты двигателя уменьшаются, при этом на низких оборотах в цилиндр попадает больше бензина и масла (лучше тяга, лучше смазка), но двигатель Хускварна «раскручивается» плохо (плохо набирает обороты) и в цилиндре образовывается больше нагара!

Советы по ремонту карбюратора бензотриммера

Вне зависимости от производителя имеет место заводской брак деталей карбюратора бензокосы.

Например, описанная выше методика настройки может не дать положительных результатов при чрезмерно большом количестве витков у пружины винта подачи смеси и, как следствие, невозможность оптимального уменьшения уровня подаваемого бензина. Для устранения этого можно самостоятельно немного укоротить пружину или в соответствие с руководством по эксплуатации приобрести новую.

Многие владельцы бензокос при покупке масла следуют указанным там рекомендациям по приготовлению топливной смеси.

Так вот, зачастую указанные на банке сведения по смешиванию бензина с маслом отличаются от указаний в паспорте триммера. Вследствие этого на свече зажигания может быстро образоваться черный нагар, который ведет к падению мощности и повышению расхода топлива. Потому при подготовке рабочей смеси следует соблюдать рекомендациям, указанным в руководстве по эксплуатации. В большинстве случаев пропорция для обкатанного ДВС составляет 1:25. Стоит отметить, что многие владельцы инструмента предпочитают «на глаз» готовить топливо, что непременно приведет к быстрому износу поршневой косы в случае снижения порции масла и образованию нагара на свече зажигания при увеличенном количестве смазочной жидкости.

Правильно выполненные выше советы по настройке карбюратора триммера помогут избежать не только перегрева двигателя, повышенного расхода топлива, но и существенно увеличат срок эксплуатации других деталей и узлов инструмента

Обращайте внимание на работу мотокосы на всех режимах и вовремя проводите регламентированное обслуживание и ремонт инструмента.

Из личного опыта

Бензокоса или триммер

Триммер. Это более широкое понятие, чем бензиновая коса, потому что он также может быть электрическим. Газовый триммер и щетка. Это одно и то же.

Некоторые авторы утверждают, что триммер является более слабым инструментом по сравнению с более мощными кусторезами, которые можно использовать для скашивания кустов. Лично у меня есть инструмент с максимальной мощностью 1,7 кВт, и я могу косить небольшой куст до 10 мм толщиной, как указано в инструкции. Руководство пользователя называется «Бензиновый триммер.».

Пропорция топливной смеси

Где-то я читал, что если инструкции на мотоцикл и масло могут указывать разные пропорции приготовления топливной смеси, вам следует использовать пропорцию, указанную в руководстве.

Это имело место в течение долгого времени. Излишки масла поступали из двигателя в бензобак, и на свече зажигания постоянно образовывалась сажа, потому что в инструкциях указана пропорция для работы двигателя в 1:25 и канистра. 1:50. Остановился. Свеча зажигания продолжала гореть, но с меньшей интенсивностью (карбюратор еще не был отрегулирован).

До сих пор некоторые пользователи бензиновых инструментов определяют пропорцию топливной смеси «на глаз». Если количество масла недооценивается во время приготовления смеси, через некоторое время, сразу после запуска двигателя, может появиться странный звук, постепенно исчезающий во время прогрева, и двигатель резко останавливается. Продолжение работы триммера в этом режиме приведет к его выходу из строя.

Описание модели

Вышеупомянутый вариант оборудования стоит 13 490 руб. Он представляет собой устройство премиум-класса. С его помощью можно ухаживать за территорией на большенном пригородном участке. Оборудованию поддаётся юная и древняя травка, камыш и сорняки, также юная кустарниковая поросль.

Бензокоса «Штиль FS 55», отзывы о который вы можете прочитать ниже, имеет мощнейший движок на 1 л. с. Устройство потрясающе подходит для использования на пригородном участке либо даче. За один проход вы можете скосить 420 мм травки по ширине. Это устройство подходит для аппаратной обработки газона, кошения травки и позволяет проходиться даже вдоль заборов, обрабатывать узенькие участки и зоны около клумб. В бак вмещается 0,33 л горючего, которого будет довольно для бесперебойной работы в течение получаса.

Методы устранения

Перечень предстоящих работ с двигателем может заключаться в следующем:

  • замена топливного насоса;
  • разборка и промывка сетчатого фильтра;
  • замена регулировочного рычага;
  • необходимо также почистить регулировочное пространство;
  • замена мембраны (или всего блока, где располагается эта мембрана);
  • настройка впускного, выпускного и игольчатого клапанов;
  • замена заслонок;
  • прочистка топливных каналов и диффузора;
  • замена пружин винтов;
  • смена праймера.

Не все эти работы могут быть выполнены. Зачастую получается, что во многих из них нет нужды, если сразу обнаружена конкретная неисправность.

Основные проблемы и неисправности карбюратора.

Сетка Есть только две проблемы с этим элементом:

  1. Засорение.
  2. Нарушение.

Чтобы определить причину неисправности, открутите крышку топливного фильтра, чтобы снять сетчатый фильтр. Если на нем просто скопилась грязь, поможет мойка бензином или продувка.

Обязательно установите новый фильтр, если есть какие-либо видимые повреждения. Также может быть повреждение топливопровода (проверьте этот пункт во время ремонта).

Стартер карбюратора в большинстве случаев не работает из-за засоров. Для стирки используйте ацетон или такой же бензин.

Продувка деталей карбюратора забитым воздухом является приемлемой и удобной практикой ремонта.

Устройство бензокосы

Устройство бензокосы «Штиль FS 55» для вас должно быть понятно, если вы планируете эксплуатировать оборудование, а тем паче производить его ремонт. Двигатель внутреннего сгорания в данном агрегате является практически таким же, как и в бензопиле. Но шина последней зафиксирована к редуктору мотора длинноватой трубчатой штангой. Снутри размещается вал, который передает крутящий момент от мотора на рабочий инструмент. Эта конструкция подвешивается на ремне, который перебрасывается через плечо. Это позволяет задерживать инструмент на весу, что принципиально при чувствительной массе бензопилы.

К штанге агрегата фиксируется рукоять, при помощи неё можно перемещать конец штанги с рабочим инвентарем. Бензокоса «Штиль FS 55», аннотация по ремонту которой представлена в статье, со стороны человека имеет защитный щиток в виде кожуха, который исключает травмы при эксплуатации. Сам инструмент – это круглый барабан, с обеих сторон которого из отверстий выходит толстая леска. Регулировка карбюратора и бензопилы ремонт бензокосы штиль stihl fs55 fs 38 carburetor. Когда барабан раскручивается, леска под действием центробежной силы натягивается и ударяется по травке, перерубая ее.

Бензокоса «Штиль FS 55», технические свойства которой будут представлены вашему вниманию ниже, имеет быстроизнашиваемую нейлоновую леску. Особенности мотокосы штиль fs 38, регулировка карбюратора бензокосы штиль fs 38. Она временами обновляется способом разматывания катушки, которая находится снутри барабана.

Как настроить

Перед регулировкой триммера карбюратора сделайте следующее:

  • Промойте двигатель;
  • Заменить или почистить свечу зажигания;
  • Замените его новым или почистите воздушный фильтр (рекомендуется промыть его в теплой мыльной воде, отжать и дать хорошо просохнуть).

Также необходимо установить шнур Подходящий диаметр в катушке триммера или установка ножей — это делается для того, чтобы в процессе регулировки двигатель имел хотя бы некоторую нагрузку. После установки режущего инструмента и запуска бензинового двигателя дайте ему прогреться в течение 10 минут.

Если на холостом ходу Вы заметили, что режущий инструмент вращается, поэтому вам нужно снизить обороты двигателя. Это делается с помощью нижнего регулятора холостого хода, часто отмеченного буквой «Т». На рисунке ниже показано расположение ручек на триммере Husqvarna.

Но, например, на триммере «Stihl» этот винт может иметь маркировку «LA».

Поэтому поворачивайте регулятор холостого хода влево, пока головка триммера не остановится полностью.

3 регулятора (винта) используются для регулировки карбюратора.

  1. Правая ручка L регулирует уровень обогащения горючей смеси на малых скоростях. Это должно сначала быть скорректировано. Получите максимальную скорость холостого хода. Это делается с помощью ручки L, поворачивая ее влево и вправо. Когда вы найдете точку максимальной скорости, поверните ручку на пол-оборота влево (против часовой стрелки).
  2. Нижняя Т-образная рукоятка (LA) Используется для регулировки скорости холостого хода. Поворот влево уменьшит частоту вращения двигателя, а при повороте ручки вправо скорость увеличится.
  3. Левая ручка H отвечает за обогащение горючей смеси на высоких скоростях. Параметр обогащения завершает регулировку карбюратора. Вы также можете использовать этот контроллер для регулировки максимальной скорости, расхода топлива и мощности двигателя.

READ Как Смазать Вал В Штанге Триммера Huter

Для решения этой проблемы потребуется корректировка. Когда двигатель работает, включите полный газ, затем поверните ручку «H» вправо, пока скорость не снизится. Затем медленно поворачивайте ручку H влево, пока не услышите, что двигатель работает неравномерно. Затем поворачивайте ручку «H» вправо, пока двигатель не начнет работать плавно.

После выполнения вышеуказанных действий регулировку карбюратора можно считать завершенной. После правильной регулировки двигатель должен уверенно набрать скорость, равную четырем, на максимальной скорости, а на холостом ходу режущий инструмент не должен вращаться. Это руководство подходит для настройки карбюраторов на Huter, Patriot и других.

Это также безвинтовые карбюраторы, отвечает за обогащение горючей смеси на малых скоростях. То есть у них всего 2 регулировочных винта: регулятор холостого хода и регулятор качества топливной смеси на высоких скоростях. Вы можете узнать, как настроить этот тип карбюратора из этого видео.

Источник

Газовые косы, как и все бензиновые инструменты для сада, не легко обслуживать. Вы можете и должны ремонтировать, настраивать себя. Например, самоуправление карбюратором с помощью самодельной щетки — дело пяти минут.

Карбюратор кустореза является узлом в энергосистеме. В нем, как и в любых карбюраторах, происходит процесс смешивания воздуха и топлива (бензина) для последующей подачи в цилиндры двигателя.

Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
