Устройство адаптера к мотоблоку МТЗ


Как сделать гидравлику на минитрактор

Потребность собрать самостоятельно гидромотор для минитрактора обусловлена экономией денег, а также повышением производительности подобного агрегата. Этот процесс не представляет большой сложности, поэтому даже любитель может сконструировать хороший гидропривод своими руками.

Как сделать гидравлику

Использование на минитракторе подобного механизма позволяет получить целый ряд преимуществ. Но самое важно -что он обеспечивает стабильное функционирование дополнительных элементов.

Самостоятельный сбор подобной конструкции очень прост, важно иметь достаточный уровень технических знаний, а также четко придерживаться схемы либо чертежей. Для сбора подобного приспособления требуется подготовить ряд инструментов и деталей. Сама последовательность работ в этом случае выглядит следующим образом:

  1. Сначала создаются чертежи будущей конструкции.
  2. Проводится приобретение всех требуемых деталей.
  3. Осуществляется их установка, а также монтаж самой гидравлики.
  4. После этого калибруются детали, а также проверяется работоспособность конструкции вместе с трансмиссией.

По своей схеме гидравлика на минитрактор своими руками состоит из следующих элементов:

  1. Гидробак, куда заливается масло.
  2. Силовая установка.
  3. Гидронасос, а также распределитель.
  4. Соединительные шланги.
  5. Специальные гидромоторы, а также поршни.

Иногда для дополнения монтируют различные фильтры, изменяющие показатели давления и иные данные. Это позволяет предотвратить возможное загрязнение насоса, а также силовой установки от загрязнения. В процессе составления схемы будущей конструкции важно учитывать:

  1. Гидронасос требуется размещать под баком. Это позволит маслу под силой тяжести поступать к нему, что снижает проблемы у гидравлической системы в процессе запуска.
  2. Для корректного функционирования механизма продолжительное время важно предварительно провести расчет мощности всех вместе взятых элементов в агрегате. Именно учитывая эти данные, должен выбираться сам гидронасос. Когда мощности одного не хватает, требуется дополнительная установка вспомогательного элемента. Последний будет начинать работать при достижении предельных нагрузок в системе.
  3. Для обеспечения продолжительной и безотказной работы агрегата должны быть установлены датчики, измеряющие уровень давления в системе, а также фильтры, предназначенные для очистки масла.

С целью выполнения жидкостью в системе своей роли, важно, чтобы она постоянно была в движении. Подобную функцию выполняет гидронасос, осуществляющий перегон масла по всей системе. Силовая установка, подключенная к нему, передает крутящий момент, за счет чего приводит в действие механизм обмена жидкости. Сам насос подключается к распределителю. Исходя из положения, в котором находится рычаг, происходит возврат масла в бак или же оно идет в другом направлении к гидромотору либо поршням.

В результате из-за высокой плотности подобной жидкости, она позволяет осуществлять тяжелые тяговые движения. В виде двигателя для подобного агрегата применяются разные варианты, от электрического, до дизельного.

Важным условием является необходимость обеспечивать достаточную мощность для работоспособности гидронасоса для минитрактора.

Выбор, а также закупка деталей

Необходимость подобной системы обусловлена упрощением функционирования поршней, а также более легкого передвижения агрегата. Чтобы в процессе обработки грунта не появлялось проблем, применяются гидравлическая система, ведь сам минитрактор обладает незначительными тяговыми свойствами.

В результате требуется закупить нужные элементы, провести доработку конструкции, а после собрать устройство. Купить элементы конструкции можно по отдельности либо уже в комплексе. Важно чтобы для каждой группы поршней был свой рычаг.

Для небольших агрегатов достаточно 3 рычагов:

  1. На торможение.
  2. Для контроля рамы.
  3. Для запуска гидромоторов.

Схема установки гидромотора

В продвинутых моделях применяются распределители, оборудованные дополнительным функционалом. Однако цена на такие варианты существенно выше классических изделий. Подбор приобретаемого гидронасоса осуществляется исходя из следующих параметров:

  1. Уровень давления, который необходим для запуска силовой установки. При недостаточности такового, гидромотор просто не начнет работать.
  2. Скорость перекачки, измеряющаяся в л/мин. Определяет с какой скоростью будут функционировать поршни, а также моторы.

Как установить

Когда все комплектующие куплены, остается собрать минитрактор, в процессе чего подключить все элементы. Для этого двигатель требуется подключить к приобретенному гидронасосу. Дальше от него трубки подключаются к распределителю, после которого непосредственно к оборудованию в виде поршней, моторов, а также гидробаку, соединенного с насосом. При этом между баком, а также насосом требуется поставить фильтры, необходимые для очистки масла.

По завершении монтажа должна проводиться проверка всех систем. В случае выявления проблем в работе, изучаются все шланги на целостность, а также герметичность соединений. Когда все хорошо, агрегат тестируется в процессе пробной поездки. В это время проводится коррекция функционирования гидравлики руля, а также движения, при наличии отклонений. Следует исключить плавающую рулевую систему.

Преимущества

Разобравшись, как сделать гидравлику на минитрактор своими руками, стоит рассмотреть основные преимущества, которые приносят подобные самодельные устройства. К положительным свойствам относят:

  1. Возможность использовать навесное оборудование.
  2. В процессе создания схемы будущего агрегата, она может дополняться иными устройствами.
  3. Повышается управляемость, а также возможность её подогнать «под себя».

Главным недостатком считается трата времени, которое требуется для создания подобной конструкции. Собрав самостоятельно гидравлику для небольшого минитрактора, можно существенно повысить его работоспособность, а также упростить управление им. Важно четко придерживаться чертежей, приобретать качественные детали и не допускать неточностей.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник: https://traktoramira.ru/dopolnitelnoe-oborudovanie/kak-sdelat-gidravliku-na-minitraktor.html

Где купить

Несмотря на то, что завод способен доставить свои товары в любую страну, лучше все-таки купить Беларус 09Н или любую другую продукцию у официальных представителей, которые находятся по всему миру. Также можно совершить покупку при помощи интернета, что значительно облегчит задачу, ведь не потребуется тратить много времени. Выбирайте качественную технику по доступным для себя ценам.

Технические характеристики

  • Марка двигателя: WIEMA
  • Масса мотоблока, кг: 176
  • Номинальное тяговое усилие, кН: 1,0
  • Число передач переднего/заднего хода: 4/2
  • Скорости движения переднего/заднего хода, км/ч: 2,6-11,4/3,0-5,35
  • Агротехнический просвет, мм: 295+/-5
  • Колея регулируемая, мм: 450, 600, 700
  • Габаритные размеры, мм: 1 780 х 850 х 1 070
  • Наибольшая масса буксируемого прицепа, кг: 650
  • Номинальная мощность, кВт (л.с.): 6,6 (13)
  • Частота вращения коленчатого вала, об/мин: 3 600
  • Удельный расход топлива, гр/кВтч: 313
  • Топливо, бензин: А-92 ТУ 38.001165-97
  • Радиус поворота при колее 450 мм, м: 1
  • Максимальная вертикальная нагрузка, действующая на сцепное устройство мотоблока от массы груженого прицепа, кг: 50

Цена: 99000.00 руб.

Как сделать гидравлику на минитрактор своими руками?

Сделать такое приспособление, как гидравлика, на минитрактор своими руками — хорошее решение для экономии денег и получения большей производительности от устройства. Монтирование и создание новой системы не является чем-то особенно сложным, и для любителей выполнять что-то собственными руками это будет великолепным поводом пофантазировать и сделать свой вариант гидравлики.

Как делается гидравлика на мотоблок своими руками — описываем подробно

Сделать такое приспособление, как гидравлика, на минитрактор своими руками — хорошее решение для экономии денег и получения большей производительности от устройства. Монтирование и создание новой системы не является чем-то особенно сложным, и для любителей выполнять что-то собственными руками это будет великолепным поводом пофантазировать и сделать свой вариант гидравлики.

Гидравлика на мини-трактор, сделанный своими руками

Если вы решили сделать мини-трактор самостоятельно, то без гидравлической системы такая конструкция не будет считаться полноценной сельскохозяйственной машиной. Собрать узел гидравлики можно своими руками. Необходимые элементы можно снять с любой старой техники.

Как сделать гидравлику на мотоблок — Спецтехника

Сделать такое приспособление, как гидравлика, на минитрактор своими руками — хорошее решение для экономии денег и получения большей производительности от устройства.

Монтирование и создание новой системы не является чем-то особенно сложным, и для любителей выполнять что-то собственными руками это будет великолепным поводом пофантазировать и сделать свой вариант гидравлики.

Как самостоятельно установить гидравлику на мини-трактор

Гидравлика на мини-трактор своими руками устанавливается для того, чтобы техника могла работать с навесными агрегатами. Любой мини-трактор предназначен для выполнения широкого спектра задач.

Эти машины могут пахать землю, косить траву, разравнивать землю, выполнять функции фронтального погрузчика и экскаватора.

Для выполнения перечисленных работ, мини-трактор использует соответствующее навесное оборудование.

За работу дополнительных агрегатов и механизмов отвечает гидравлическая система. Если вы собираете мини-трактор своими руками, гидравлика устанавливается на самоделку в обязательном порядке.

Заводские модели оснащаются гидравлической системой на заводе-изготовителе. Однако бывают случаи, когда базовой гидравлической схемы не хватает для выполнения необходимых работ.

В этом случае устанавливается дополнительный гидрораспределитель. Рассмотрим оба варианта.

Прицепы

Прицепы являются неотъемлемой частью любого Беларуса и позволяют перевозить грузы на расстояния.

От производителя

Сморгонский завод предлагает купить такое транспортное средство у них.

Прицеп ПМ-00.000 — это стандартный вид прицепа, который присоединяется к мотоблоку при помощи сцепки. На переднем борту установлено сиденье для удобного передвижения с грузом и управление рулем Беларуса.

Особенность прицепа ПМ-00.000

  • Максимальная грузоподъемность его составляет 300 кг. А сама масса прицепа — 200 кг.
  • Прицеп оборудован пневматическими колесами. Дорожный просвет составляет 27 см. А размер колеи – 120 см.
  • Кузов выполнен из высококачественной стали. Его общая площадь составляет 2,36 м 2 , или 0,705 м 3 в объеме.
  • Габаритные размеры прицепа: 308 см в длину, 151 см в ширину и 92 см в высоту.

У этой телеги есть небольшой недостаток. Его платформа приварена к раме. И выгружать груз приходится самостоятельно.

Если транспортировать сыпучие вещества (например, зерновые культуры) намного удобнее самосвальные варианты.

Аналоги

У других производителей есть более усовершенствованная модель — прицеп МП-480.

Ее грузоподъемность составляет 500 кг. Каркас дополнительно усиливается для придания прицепу более стабильных эксплуатационных свойств и недопущения опрокидывания во время работы.

Особенность прицепа МП-480

  • Обладает откидным бортом, благодаря которому можно с легкостью высыпать груз из прицепа.
  • Если высоты кузова не хватает, то можно дополнительно нарастить ее при помощи специальных щитов, которые идут в комплекте с телегой.
  • Под сидением расположен удобный ящик для перевозки различных инструментов, что позволяет всегда держать их под рукой и при необходимости провести ремонтные работы с телегой.

Есть большое количество прицепов на разный вкус и цвет, например: ТМ-360 и 350 производства Беларусмаш, ТМ 500-700 акимовского металлургического завода и т.д. Но их конструкции схожи между собой.

Единственное отличие — самосвальный он или нет. При выборе прицепа обязательно учитывайте этот момент.

Самодельный вариант

На самом деле нет ничего лучше, чем то, что изготовлено своими руками. А с прицепом и проблем никаких нет. И особых навыков иметь не нужно. Если есть под рукой шасси, металл, болгарка и сварочный аппарат, то можно изготовить прицеп самостоятельно.

Устройство прицепа

  • Для начала необходимо сделать раму. Для рамы лучше всего использовать квадратную трубу.
  • После переходим к кузову. Во время сборки кузова необходимо предусмотреть возможность откидывания бортов, это значительно облегчает погрузочно-разгрузочные работы. А при желании можно даже сделать самосвальный вариант, чтобы и выгружать не нужно было.
  • Затем просто собрать это все воедино, и установить удобное сиденье впереди, поскольку без него езда на мотоблоке МТЗ с прицепом будет невозможна. Дальность сиденья необходимо рассчитать в зависимости от положения руля, чтобы управление было удобным.

Если Вас заинтересовал вопрос изготовления самодельной тележки для Беларуса, то можно посмотреть на форумах, там есть большое количество информации, которая касается чертежей, схем, размеров прицепов, объясняются нюансы сборки самосвальных и обычных телег и многое другое.

Видео обзор

Обзор работы самосвального прицепа на МТЗ-08МТ

Обзор перевозки длинномерного груза (дров) на мотоблоке МТЗ

Отзывы

Sedox:

«Изготовление своими силами даже не рассматривал, обращаться с инструментом и металлом я могу. А вот времени нет. Работаю ежедневно и даже бывает в выходные. Возможно купить новый прицеп и не самый лучший вариант, но в моей ситуации другого выхода я не видел. Выбрал ТС-350. Меня он полностью устраивает. Он способен подниматься и спускаться с небольшой горки (просто приходится ездить по возвышенности). Плюс небольшие габариты позволяют с легкостью им управлять. Небольшая грузоподъемность не беда, мне больше и не нужно»

Valerich:

«Перевозил картошку по 10 мешков в гору. И хочу сказать, что дорога в этом случае должна быть твердая, если почва размякла — не проехать. Мотоблок просто поднимается вверх и не выдерживает нагрузки. Хоть бери и задом едь. Пробовал и так, но в этом случае не хватает зацепа с землей и Беларус пробуксовывал. Пришлось уменьшить нагрузку и возить по пять мешков. Дольше, но все равно легче, чем руками носить»

Гидравлика для минитрактора — изготовление, установка, устройство

Самодельная гидравлика – это хороший способ расширить функционал минитрактора, и сэкономить значительную сумму. Сборку и установку такой конструкции нельзя назвать чем-то очень сложным. При наличии необходимых деталей и инструментов, сделать этот механизм сможет каждый желающий фермер.

Основной элемент любой гидравлической системы – это насос, который отвечает за циркуляцию жидкости по шлангам. Масло поступает к насосу из резервуара. Сам механизм подкачки работает от энергии, которая вырабатывается дизельным мотором минитрактора. Под действием насоса масло по гибким трубкам протекает к распределителю. Для изготовления гидравлики на сельскохозяйственную машину можно использовать насос марки НШ-10.

Сделать гидравлический распределитель своими руками довольно сложно, поэтому оптимальным выходом станет демонтаж уже готового узла с любого старого трактора. Подходящей для установки на самодельную машину станет распределитель марки Р-80, которым оборудуются трактора МТЗ.

Через распределитель масло попадает в цилиндр, основные функции которого заключаются в подъеме и опускании навесных приспособлений. Готовую самодельную гидравлику следует устанавливать на остов самодельной машины, ближе к ее ведущему мосту.

Систему также можно дополнить моторами, которые необходимо подключать к колесам. Таким образом, гидравлика будет не только поднимать навесное оборудование, но и участвовать в торможении минитрактора.

При работе такой гидравлики масло будет поступать в цилиндры. За счет падения его уровня колеса минитрактора будут притормаживать. При переводе рычага в нейтральное положение, ведущие колеса будут полностью заблокированы

Сборка гидравлики своими руками – в чем плюсы изготовления?

В кругу современных фермеров самодельные минитрактора – далеко не редкость. Сельскохозяйственная машина способна выполнить множество работ: вспашку земли, скашивание и сбор травы, а также буксировку тяжелых крупных багажей, используя прицеп для минитрактора. Список этих процедур можно значительно расширить, однако для этого необходима гидравлика на самодельный минитрактор.

Обзор адаптеров и прицепов к мотоблокам МТЗ

Работа с мотоблоком на больших площадях весьма затруднительна за счет того, что приходится постоянно ходить за ним. Это изнурительно физически, плюс необходимо направлять его в нужном направлении. С весом конструкции около 150 кг, это тяжело.

Облегчить процесс поможет адаптер — конструкция, которая подсоединяется к мотоблоку, и позволяет производить управление мотоблоком сидя. А все навесное оборудование уже далее присоединяется к нему. То есть Вы, фактически, получаете «мини-трактор» с несколько меньшими возможностями.

От производителя

От официального сморгонского завода такие машины не представлены, но другие производители предлагают Вам свои адаптеры.

Аналоги

Есть несколько вариантов аналогов адаптеров для мотоблока МТЗ от других производителей.

Пахотный модуль Целина

Самые объемные и частые работы на Беларусе связаны с обработкой земли и ее окучиванием. Пахотный адаптер устанавливается на мотоблок МТЗ-09Н, и позволяет подсоединить к нему фрезу, борону, окучник и плуг. Это значительно облегчит все рабочие процессы и плюс к этому управлять им вы будете сидя.

Особенность адаптера Целина ПМ-05:

  • Данный адаптер снабжен пневматическими колесами размером 4×10. Предусмотрен ленточный тормоз на задние колеса, что помогает сделать управление более универсальным.
  • Размер колеи составляет 62 см.
  • Максимальная рабочая скорость составляет 10 км/ч. Большинство навесного оборудования работает с меньшей скоростью, поэтому этой скорости достаточно.
  • Весит пахотный адаптер 50 кг.

Хорсам ИС-2

Этот адаптер производится ОАО «ГМЗ» и представляет собой мини прицеп с сиденьем и рулем. Он предназначен для работы на садовых, огородных и приусадебных участках в любом климатическом поясе.

При помощи этого адаптера мотоблок МТЗ превращается в полноценный «мини трактор». Рабочее место оператора сделано с максимальным комфортом и универсальностью, руль выполнен в стиле мотоциклов.

Важно! Стоит понимать, что это не автомобиль, и нельзя применять его на дорогах общего пользования

При этом на него вынесены все основные рычаги управления Беларусом: газ, тормоз, сцепление, переключение передач (в том числе и задней), включение и выключение двигателя. И все это расположено грамотно и в управлении хорсом не возникает никаких проблем.

Кроме пахотной модели он совместим с большим количеством работоспособного навесного оборудования, таким, как:

  • Плуг, культиватор, окучник, борона;
  • Картофелесажалка/выкапыватель;
  • Ковш, отвал, снегоуборочное оборудование
  • Всевозможные косилки и др.

Картофелесажалка КС-1 Картофелекопалка КМ-1 Окучник ОК-2 Плуга ПУ-00.000-01 Культиватор-борона КБ-00.000 Отвал Снегоубощик СМ-0,6 Косилка роторная КРМ-1

Более подробно об ассортименте совместимого оборудования Вы можете узнать в статье на нашем сайте: обзор навесного оборудования для мотоблока МТЗ

К преимуществам Хорса можно отнести:

  • Компактные размеры;
  • Удобное рулевое управление;
  • Небольшая масса (всего 70 кг);
  • Одинаковый размер колеи задних и передних колес (70 см).

Самодельный вариант

Адаптер не является сложной конструкцией, и при желании можно изготовить даже самодельный вариант типа Хорса. Но все же более часто встречаются обычные адаптеры, в виде сиденья, для подсоединения к мотоблоку сзади.

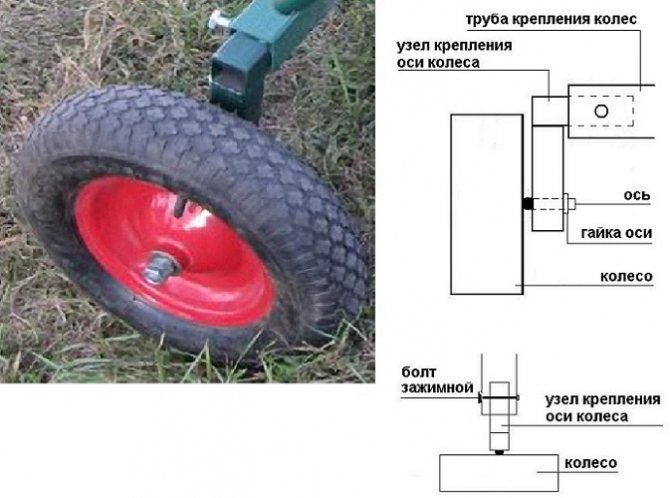

Схема самодельного адаптера
