Как установить фару на мотоблок


Аккумуляторы 6DM18 – особенности батарей

Батареи с маркировкой 6ДМ18 считаются наиболее популярными на отечественном рынке. Сегодня они активно используются для комплектации мотоблоков производства таких известных марок, как Зубр, Каскад и Кентавр.

Хорошие характеристики АКБ этого типа позволяют успешно использовать их, как для бензинового, так и для дизельного мотоблока, интенсивно используемого в регионе с плохими погодными условиями. При этом аккумулятор выдерживает высокие нагрузки, на протяжении длительного времени не поддается износу и исправно снабжает энергией все имеющиеся в комплектации мотоблока электрические приборы.

Стандартные размеры аккумуляторов этого типа позволяют устанавливать их на мотоблоки любого класса. Для этого нет необходимости использовать переходники и дополнительные фиксаторы. Эти батареи выдерживают большое количество циклов заряда/разряда, что, вместе с высоким качеством, выносливостью и сравнительно низкой стоимостью делает их одними из самых востребованных АКБ среди покупателей на отечественном рынке.

Варианты освещения для мотоблока

Выбор тут небольшой, все зависит от модели вашего мотоблока. Средние мотоблоки, как правило, оснащаются ременной передачей. На валу двигателя стоит шкив, который передает крутящий момент на коробку с помощью ремня. Освещение на такие мотоблоки можно сделать, установив генератор и подключив к нему фару.

Тяжелые мотоблоки, например «Агро», «Беларусь», «Угра», не имеют в своей конструкции ременной передачи. Двигатель таких мотоблоков присоединяется напрямую к коробке, поэтому поставить генератор на тяжелые мотоблоки бывает проблематично. Как сделать свет на мотоблоке, не имеющем в своей конструкции шкивов? В таких случаях питание на фару берут от аккумуляторной батареи.

Некоторые мотоблоки, как правило, китайского производства, уже оснащены штатным освещением и даже электрическим стартером. Но, как выяснилось на самом деле, все они комплектуются некачественными генераторами. Свет на таких мотоблоках очень тусклый, мерцающий, и плохо подходит для освещения дороги в темное время суток. Если вы не знаете, как сделать свет на китайском мотоблоке, то ниже будет приведен пример.

Асинхронный двигатель в качестве генератора | Автор топика: Yura

пока писал возникла еще одна мысль, сейчас широко применяются стабилизаторы напряжения при мен тестировали один образец работает от 110 до 280 вольт и на выходе 230в….
можно даже сразу с асинхронника, все что он выработает через стабилизатор подавать в розетку, от излишка из той же розетки заряжать акб и через инвертор снова в розетку, я понимаю это уже серьезные вложения но ведь и мощьность серьезная… Но вопрос почему не делают так? Всеже протачивают ротора и клеят магниты…

Igor (Cece) Я бы стал сразу выпрямлять и поставил импульсный блок питания, они работают в диапазоне от 85 до 250 вольт, а с импульсника уже заряжал аккумулятор?

Boris (Juwanna) Всё-же асинхронный двигатель и генератор устроены немного по разному. Просто взять двигатель и крутить, даст очень мало электричества. А покупать именно генератор дорого. Протачивают ротор и клеют магниты именно для того, чтобы из двигателя получить генератор. Ну и обороты — у ветряков они в очень широком диапазоне, в отличии от бензогенератора к примеру. Поэтому тут немного другие требования. И не выйдет сразу подать 230 вольт на розетку подать — там будет в зависимости от нагрузкт и силы ветра гулять от 0 до сколько повезёт, может и за 1000 перевалить при определённых условиях. Поэтому применять надо специальную электронику, котрая не даёт сильно раскручиваться ветряку при слабой нагрузке (когда все потребители выключены и аккумуляторы заряжены) и стабилизирует напряжение на потребителях. А аксиальные генераторы делать проще и дешевле — можно вообще без токаря обойтись и магнитов меньше покупать надо, правда если нет особых требований к мощности.

Igor (Cece) Помимо напряжения важна еще и частота.

Andrey (Frederik) »И второе это переточеный ротор и на него наклеяные магниты, статьи встречал, но не столь широко это применяется как допутим генераторы аксиальные, в чем же дело? «

Как раз таки это довольно известный и часто применяемый подход, дающий хорошие и предсказуемые результаты. Значительное преимущество перед аксиальниками — готовая заводская конструкция и корпус.

Yura (Berdine) Чтобы асинхроник стал генератором нужно всего лишь набрать конденсаторы! На ссылке вначале все написано! Хорошая идея выпрямлять и подавать на импульсный источник и затем на акб. Проще некуда, как мне кажется!

Andrey (Frederik) »Чтобы асинхроник стал генератором нужно всего лишь набрать конденсаторы! «

Вопрос только на каких оборотах он что-то даст… и подойдут ли такие обороты для ветряка :) Если бы все было так просто, то никто бы роторы не перетачивал, и неодимы не клеил бы.

Yura (Berdine) судя по тем статьям что я прочел о асинхронниках, то при разных оборотах нужна разная емкость конденсатора, чем больше емкость, тем больше генератор будет тратить н асебя. Допустим если пром генераторы оснащались сложными системами, которые в зависимости от оборотов изменяли емкость, для того чтобы напряжение было подходящим.(даже патент нашел). Похоже ни у кого подобного опыта нет… интересно попробывать, доберусь за город, там есть на заначке пару асинхронников. блок питания от компа в каких диапазонах работает? чтобы попробывать с нагрузкой и без неё, и с нагрузкой импульсником и каким нибудь баластом!

Andrey (Frederik) Почитай этот топик: https://vkontakte.ru/topic-16776359_23414748 особенно ответы Николая (на второй странице).

Yura (Berdine) Видать кому то мешает мое последнее сообщение, если его второй раз подряд удаляют

Dmitry (Grazia) Почитай здесь https://snim.flybb.ru/topic8.html

Andrey (Frederik) »Видать кому то мешает мое последнее сообщение, если его второй раз подряд удаляют»

Я не удалял, а другие участники не имеют прав модератора. Наверно это какие-то глюки. Может быть, это сработал спам-фильтр контакта? Я правильно помню, что там было несколько ссылок на что-то? Вроде я видел это сообщение, но смутно помню.

Yura (Berdine) Видать спам фильтр или ктото отметил как спам… Там была ссылка на статью в журнале СДЕЛАЙ САМ как из мотоблока и асинхронника сделать генераторную установку на 220 в

Sergey (Carolyn) я проходил по ссылке анти спам запрещал передвижение.

Yura (Berdine) Сегодня пробывал раскурчивать асинхронник с конденсатором. На малых оборотах напряжение очень мало, пока обороты не достигнут номинальных не поднимается выше 10 — 20 вольт… затем идет резкий скачек до чуть больше 200 вольт и двигатель заметно упирается. Подключал лампочку загорается в полный накал итухнет, и снова загорается.. это моих силеток не хватает с такой мощьностью крутить ременную передачу. передатка 1к 10 тоесть при 1.5 об/сек достигаются номинальные обороты. В общем очень тихоходный асинхронный двигатель вполне имеет право стать генератором преобразующим энергрию ветра в электричество при этом должно соблюдаться строго правило. ОБОРОТЫ ДОЛЖНЫ БЫТЬ НЕ МЕНЬШЕ НОМИНАЛЬНЫХ… если привысить мощьность нагрузки выше допустимой, конденсатор разряжается, магнитное поле исчезает и электричество не вырабатывается, без всякиз защит и прочих умных примочек, если снять нагрузку или уменьшить её ниже номинальной, все снова заработает само по себе… вот такая классная машина.. этот Асинхронный двигатель! Так что если кто хочет сделать себе бензогенератор то вперед! проще конструкции и качественней выходных характеристик вам не найти!

Yura (Berdine) ссылка на бензогенератор своими руками из журнала «сделай сам» ссылку копируйте и вставляйте в браузер (контакт обозначает как спам) https://imgdb.ru/view.php? i=bxf2q2yk_19612

Dmitry (Grazia) Сейчас все меньше потребителей требуют ПЕРЕМЕННЫЙ ток. Разве что глубинный насос, станок.. Все. Причем для глубинного насоса («Малыш», «Ручеек» итп) можно обойтись небольшим инвертером. Ах да, еще на холодильник. Ручной инструмент, современная стиральная машина, компьютерные БП, зарядники, микроволновка, вход инвертора (надо отрубить байпасс, если это ИБП) — все это работает от постоянного тока. Только вот для УКД (универсальный коллекторный двигатель миксеров, дрелей итп) и обогревателей (тут не столь критично) надо 220-240 В постоянки, а для устройств с мостом по входу (комп, экономная лампочка) надо 310 В. Если использовать диодное освещение и ноутбуки (100-240 В переменки = 140-340 постоянки) можно потреблять 230 В постоянки и экономить на Большом Инверторе. Ведь он — и единократные вложения и эксплуатационные (КПД его) расходы. Т.е установка — 17 аккумов 13.8 В 60 А*ч (например, авто или тяговых от электрокары). 13.8 Квт*ч буферной энергии (дофига). Накачка солнцем и/или ветром напрямую или импульсным преобразователем с контролем от перезаряда.

Плюсы — дешево, сердито, тянет одновременно утюг, обогреватель, микроволновку и электрочайник (инвертор в шоке). При этом экономно по КПД и стоимости. Простота конструкции, легкость обнаружения неполадок. Защита от КЗ одним автоматическим выключателем 16А (или несколькими-в несколько цепей). Электробезопасность (постоянный ток менее опасен). Отсутствие пульсаций в освещении.

Минусы — некоторые потребители потребуют инвертора или доработки. Нельзя защитить сеть УЗО. Понизится эффективность глубинного насоса при применении простого инвертора. Стоимость обслуживания или замены столь шикарной батареи.

Alexander (Wandusia) Здравствуйте всем! АД не возбуждается под нагрузкой ни активной ни индуктивной…. а никто не пробовал его запустить с подключенным электродным котлом? в нэте ничего не нашел по этому поводу. Крутил АД 200 об\мин (двиг. 4.5 квт 1400 об\мин) емкости 3шт. по 100 мф ) раскручивал без нагрузки, выдавал 80вольт подцепил 3 утюга по 1кват напр. упало до 60вольт но гнерация есть! утюги нагрелись… напряжение упало скорей всего потомучто упали обороты крутил ЭМотором 400ват… с нагрузкой даже при 2800 об мин -ноль.. пробовал подключал 1 лампу нак. 25ват тоже не возбудился…с подключенным трансформатором тоже ноль… на днях сделаю электроды проверю сам. Ставить пускатель- ненадёжно. заморачиваться с электроникой неохото… а так в помощь на нагрев воды будет класно…

Sergey (Carolyn) Юра, если привысить мощьность нагрузки выше допустимой, конденсатор разряжается, магнитное поле исчезает и электричество не вырабатывается, без всякиз защит и прочих умных примочек,

полностью согласен в технике это явление называется «опрокидывание» асинхронного генератора

Sergey (Carolyn) Александр, У меня такой вопрос: по какой схеме были подключены конденсаторы?

Их можно подключать несколькими способами: 1. звезда (двигатель)-звезда (конденсаторы) 2. треугольник (д)- треугольник (к) 3. звезда (д)- треугольник (к) или др.

можно еще подцепить конденсаторы по способу как для работы двигателя в однофазном режиме

я именно таким способом пробовал все работает отлично…

Tags: Как сделать свет на мотоблоке без генератора

Возможные неисправности и их устранение

Даже если в конструкции мотоблока установлен качественный генератор, в том числе сделанный своими руками, он периодически требует ремонта. При обнаружении серьезных неисправностей рекомендуется обращаться к специалистам, однако простые поломки вполне возможно устранить самостоятельно. Чаще всего наблюдается:

  • перегрев элемента;
  • короткое замыкание из-за попадания влаги;
  • перепады напряжения и прочие сбои в работе.

Если изделие начало существенно нагреваться, скорее всего проблема кроется в неисправности конденсатора, который потребуется заменить на аналог большей емкости для восстановления работоспособного состояния прибора.

Короткое замыкания из-за влаги — серьезная проблема, которая потребуется проведения тщательной дефектовки и замены перегоревших элементов после просыхания. Перепады напряжения и сбои в работе чаще всего требуют замены щеток, после чего генератор начинает функционировать корректно.

Дисковый плуг: алгоритм действий

Дисковый плуг-окучник используется для подготовки ровных борозд под посадку овощей. Используя чертежи, можно проконтролировать ход сборки и избежать недочётов.

Изготовление дискового плуга выполняется за описанной схемой:

  1. Опорный уголок как основа. Изготавливается из уголка с равными сторонами, его полки после охлаждения должны сходиться под углом 700;
  2. Носок сваривается с уголком. Пятка сваривается с упорной планкой;
  3. Щёчки закрепляются на опорном уголке петлями. Торцевыми сторонами щёчки при раскрытии не должны упираться друг в друга;
  4. Поворотный механизм сваривается с упорным уголком под прямым углом.

В завершении нужно отрегулировать щёчки плуга. Они фиксируются тисками и настраиваются, пока не будут направлены в разные стороны.

МОТОБЛОКИ и мотокультиваторы (культиваторы)

В продаже в нашем магазине лучшие модели мотоблоков и мотокультиваторов оптом и в розницу, а также в кредит по низким ценам. На приусадебном участке существует много задач, для выполнения которых лучше использовать мотоблок, а не примитивные садовые инструменты. Это небольшое устройство иначе называется мини-трактором, имеет ручное управление, может быть оснащен бензиновым или дизельным двигателем мощностью кВт. Бывают еще легкие мотоблоки с электродвигателем, которые используются только для обработки почвы. Мотоблок представляет собою универсальный инструмент, который можно использовать для рыхления почвы, борьбы с сорняками и даже перевозки небольших грузов.

Генератор на мотоблок — важная деталь агрегата. Он превращает механическую энергию в электрическую.

Как правильно подобрать катушку освещения

Часто при использовании двигателей Lifan в технике и домашнем хозяйстве возникает необходимость подключения различных электроприборов. Многие умельцы пытаются использовать дополнительно установленные генераторы. Но это дорого и не всегда удобно. Приходится придумывать сложные конструкции, приспосабливать системы шкивов и ремней. Что сильно усложняет весь механизм, а главное, теряется надежность всей системы. Отличным выходом из этой ситуации является встроенный в двигатель генератор (маховик с магнитами плюс катушка освещения). Компания Lifan предлагает своим покупателям несколько вариантов подобных генераторов.

Стандартная катушка у Lifan — это катушка на 0,6 Ампер (12В) для стандартного одноцилиндрового мотора и на 3 Ампера (12В) для стандартного двухцилиндрового мотора. Ввиду того, что их мощность слишком мала для подключения сторонних потребителей, такие катушки достаточны только для старта двигателя и его работы.

Если же вы хотите подключить к двигателю дополнительные полезные потребители (например лампы освещения, заряд батареи, приемник, навигатор, и т. д.), то для этих целей необходимо использовать более мощные катушки.

Минимальной по мощности для одноцилиндрового мотора в таком случае будет катушка на 3 Ампера, через нее можно подключить лампу до 40 Вт. Далее, если Вам необходимы более мощные потребители, то катушка будет уже на 5 Ампер или на 7 Ампер. К ним также можно напрямую подключить лампы, например галогеновые, так как ток не слишком велик, и реле-регулятор в данном случае в цепи необязателен. Суммарная мощность подключаемых приборов при использовании катушки на 5 Ампер возрастает до 60 Ватт, катушки на 7 Ампер возрастает уже до 84 Ватт. (Как найти мощность «Р» при известных нам силе тока «I» и напряжении «U» наверняка все хорошо помнят из школьного курса физики. Мы просто находим произведение силы тока и напряжения Р=IхU ). Все вышеперечисленные катушки выдают переменное напряжение (АС). Таким образом, понятно, что лампы и приборы нужно выбирать соответствующие.

Однако в случае, если появляется необходимость заряжать установленный на технике аккумулятор, то на выходе Вам уже потребуется постоянное напряжение (DC). Одних вышеперечисленных катушек будет уже недостаточно. Тогда Вам в электрической цепи дополнительно понадобится установить реле-регулятор (или выпрямитель). Так же как и в случае, если у Вас используются уже более мощные катушки на 18 Ампер либо на 20 Ампер, а их как правило ставят на 188F (13 л.с.) или 190F (15 л.с.) одноцилиндровые моторы, либо двухцилиндровые 2V77 (17л.с.), 2V78 (21л.с.), тогда вам для стабильной работы приборов понадобится дополнительно к катушке, использовать реле-регулятор напряжения. В случае с катушками мощнее 7 Ампер — всегда. Компания Lifan для этого производит, например, вот такое реле-регулятор (18 Ампер) , либо вот такое реле-регулятор (20 Ампер) . Однако, подобные мощные катушки и соответствующие маховики (плюс реле-регулятор ) как запчасти поставляются в очень ограниченных количествах. Делает это Lifan сознательно. Основной причиной такого положения является то, что клиентские переделки (по типу «сделай сам») не покрываются гарантией завода-изготовителя. На нашем сайте своим клиентам мы предлагаем подобные «прокаченные» двигатели исключительно оригинальной заводской сборки и конструкции. Все они собраны на заводе Lifan, специально по запросам российского потребителя. И на них в полном объеме распространяется вся заводская гарантия.

Надежные схемы

Современный мотоблок — это сложный агрегат, состоящих из множества важных элементов. Одним из них является генератор, функция которого заключается в питании электрического аккумулятора или приборов освещения сельскохозяйственной машины. Давайте рассмотрим особенности выбора генератора для мотоблока, его монтаж и изготовление своими руками. Начинающему фермеру бывает достаточно сложно правильно выбрать подходящий генератор для мотоблока. Однако не все так сложно, как может показаться на первый взгляд

Единственный и наиболее важный фактор, на который нужно обращать свое внимание — это мощность устройства. Какой бы генератор для сельскохозяйственной машины вы не выбрали, его мощность обязательно должна превышать суммарную мощность нагрузок, под которыми работает мотоблок

Это позволит устройству исправно работать под напряжением Вольт без риска возникновения скачков в электрической сети, и питать все имеющиеся на мотоблоке электроприборы. Зачастую не имеющие опыта владельцы мотоблоков приобретают и оборудуют свою технику генераторами, предназначенными для установки на автомобили.

Как сделать фару на мотоблок?

В качестве освещения на мотоблок многие владельцы спецтехники устанавливают фары отечественных и иностранных машин. Подобный вариант отличается дороговизной и ненадежностью. Исходящего света недостаточно, а сама система не прослужит больше нескольких месяцев. В качестве альтернативы разрабатывают фару на мотоблок своими руками, что позволяет получить нужное освещение и мощность оборудования.

Пошаговая инструкция для изготовления:

  1. Приобрести старую недорогую фару. Подходит оборудование от советских автомобилей.
  2. Снять с устройства стеклянную защиту и другие элементы, закрепленные пластиковыми крепежами.
  3. Вылить с помощью гипса муляж фары, для чего готовый материал выливается внутрь устройства и остается до полного высыхания. После этого можно изъять слепок, сохранив его целостность.
  4. На полученный шаблон наносят в три слоя стекловолокно, причем каждый раз обрабатывая материал эпоксидной смолой. После обработки будущая фара должна высохнуть в условиях вакуума. Фары отечественных машин многие владельцы устанавливают в качестве освещения на мотоблок
  5. Затем приступают к самостоятельному изготовлению стекла. Для этого потребуется духовой шкаф, специальные рейки и стекловолокно. Из реек необходимо сделать платформу, которая помещается в разогретую духовку до 180-200 С°, куда ставят стекловолокно без защитной пленки.
  6. Когда материал начнет деформироваться, его можно доставать для нанесения на обработанную заготовку. После выливания формы необходимо поместить будущую фару в вакуум.
  7. После полного остывания проводится шлифовка изделия с помощью наждачной бумаги.
  8. Завершительный этап – монтаж электрического оборудования, установка лампы.

Электрическая схема

Схема подключения фары достаточно простая и состоит всего из трех основных элементов:

  • источника питания, включая зажигание, генератор или аккумулятор;
  • коммутатор питания – простая кнопка, которая разрывает и включает цепь электрического питания для лампы;
  • патрон для лампы, к которому присоединяют провода от источника питания через коммутатор.

Достаточно простая схема подключения фары на мотоблок Для большей надежности все провода помещают в специальную гофру. Материал защищает электропроводку от повреждений и позволяет закрепить оборудование таким образом, чтобы оно не мешало использовать мотоблок.

Необходимые инструменты для работы

Перед началом работ необходимо подготовить все материалы, включая проводку, фару, гофру, а также собрать набор инструментов:

  • паяльник;
  • отвертки и гаечные ключи;
  • кусачки и канцелярский нож;
  • изоленту и термоусадочную трубку;
  • электрическую дрель и крепежные материалы.

Без электрогенератора

Среди операторов широко распространён и другой способ подключения освещения. Здесь можно будет обойтись и без использования генератора. Вам потребуется аккумулятор на 12 вольт и LED-лента.

Кроме исходников, вы должны заранее продумать, где будет крепиться данное приспособление. Если вы – владелец крупного транспорта, то идеальным решением будет монтаж аккумулятора между коробкой передач и двигателем.

Пошаговые действия:

  1. При помощи сварки и железного уголка нужно сделать подставку для вашей гелевой батареи. Она крепится на раме минитрактора.
  2. Изнутри устанавливается аккумулятор, который зажимается парой болтов и металлической вставкой.
  3. От батареи к кнопке включения прокладываются провода. Все места стыков нужно запаять и изолировать термоусаживаемой лентой.

Такое освещение получится очень ярким. Однако у данного способа установки фар есть одна отрицательная сторона: полного заряда аккумулятора хватит буквально на пару часов работы, после чего его нужно будет вновь подзаряжать. Это очень значимый минус для тех, кто интенсивно работает с минитрактором.

Варианты установки фар своими руками

После изготовления фары и подготовки инструментов переходят к установке света на мотоблок.


Выбор источника электричества является одной из главных задач при самостоятельном монтаже фары

Пошаговая инструкция для выполнения:

  1. Провести проводку от источника электричества до фары, проверить работоспособность системы и яркость света.
  2. Установить коммутатор в удобном для использования месте, после чего интегрировать его в цепь питания фары. От кнопки к освещению идет всего один провод.
  3. На заключительном этапе выключают электропитание и переходят к монтажу защитных элементов, гофры, а также закреплению всех деталей на технике. Без термоусадки и дополнительных средств освещение может повредиться или выйти из строя.

Одной из главных задач при самостоятельном монтаже фары является выбор источника электричества. Обычно используют генератор, аккумулятор или зажигание.

От генератора

Большинство производителей делает мотоблоки с электрогенераторами с достаточной мощностью для штатной работы техники и подключения освещения. Если оборудование слабое, можно заменить генератор на более подходящий тип.


Без генератора и аккумулятора можно подключить освещение самостоятельно

Пошаговая инструкция по установке:

  • присоединить к контактам генератора провода, причем один из них должен быть подключен через кнопку;
  • провести проводку от генератора и выключателя к осветительному прибору и проверить работу системы;
  • зафиксировать фару на раме и использовать защитные элементы для предотвращения попадания влаги и повреждений.

Самостоятельно можно подключить освещение без генератора и аккумулятора, но для этого потребуется фара с независимым источником питания.

От зажигания

Альтернативный вариант света на мотоблок своими руками без генератора – подключение к контактам зажигания. Каждый раз после старта двигателя будет появляться питание и светиться установленная фара. Главный недостаток – невозможность выключить оборудование, пока не заглохнет мотоблок.

Рассматривая варианты того, как поставить фару на мотоблок от зажигания, думают об удобстве использования освещения. Необходимо продумать дополнительные элементы, которые позволят отключать свет при стоянках независимо от состояния техники.


Подключение к контактам зажигания – альтернативный вариант света на мотоблок

Как сделать свет от генератора

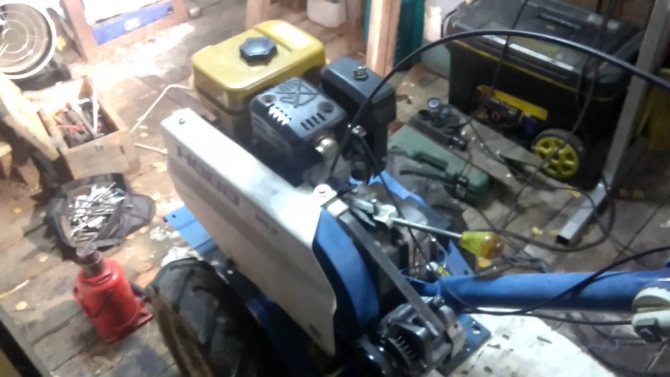

Самый простой способ сделать освещение на мотоблок – это использовать его «родной» электрогенератор. Некоторые производители мототехники предусматривают такую возможность и потому ставят устройства для вырабатывания электрической энергии с некоторым запасом мощности. Его хватает для обеспечения стабильной работы основных электроприборов мотоагрегата и питания дополнительного электрооборудования, каковым являются указатели поворотов, фара, звуковой сигнал.

Подключить свет от штатного электрогенератора довольно просто:

  • Электрогенерирующее устройство соединяют проводом с включателем, закреплённым на рулевой колонке;
  • От включателя разводят проводку на электрооборудование (в нашем случае — это фара);
  • Провода помещают в гофру, которая будет защищать их от механического воздействия и не позволять им болтаться и мешать вам во время выполнения работ на мотоблоке.

Когда у генератора достаточно мощности, то фара светит ярко и стабильно, при нехватке мощности свет затухает на низких оборотах. В таком случае генератор меняют на тракторный (например, взятый от трактора МТЗ) или автомобильный.

Отлично для этой цели подходит электрогенерирующее устройство от «Запорожца». Оборудование компактное и поэтому легко помещается в пространстве между двигателем и коробкой передач. Предварительно под генератор вам потребуется сделать крепёж. Наварите дополнительные металлические рейки на раму и к ним прикрепите хомут — он будет скреплять устройство и надёжно его фиксировать на раме.

Как подключить электрогенератор к своему мотоагрегату, можете посмотреть на приведённой ниже схеме:

Автомобильный электрогенератор, новый или старый, имеет достаточный запас мощности и его хватит для обеспечения стабильного освещения на вашем мотоблоке или снегоуборщике. С его помощью так же можно решить и ряд иных проблем, связанных с подключением электрооборудования.

Как сделать свет на мотоблоке Нева — Спецтехника

Мотоблоки следует различать на определенные классы:

  • легкий электрический/бензиновый двигатель, устройство которого от 10 до 60 кг;
  • средний бензиновый двигатель с массой от 60 до 100 кг;
  • тяжелый класс – бензиновый/дизельный двигатель с воздушным или жидкостным охлаждением, мощностью свыше 9 л.с.

Легкие мотоблоки используют для обработки малых площадей (например, дач). Средний класс применяется достаточно в широком спектре – от обработки земли до перекачивания воды с помощью навесного и прицепного оборудования. Тяжелый класс подходит для разработки целины, обработки площадей, а также перевозки тяжелых грузов в сельской местности. В любых условиях эксплуатации приходится задумываться о том, как на мотоблок сделать свет.

Мотоблок может использоваться не только для вспашки земли, но и хорошо подходит для транспортировки грузов. Для этого применяется телега-прицеп. Телегу можно оснастить дополнительными фарами. Остается только ознакомиться с инструкцией о том, как подключить фару.

Сделать свет на мотоблок своими руками проще всего от «родного» электрогенератора. Если производителем предусмотрена такая возможность, то установленный генератор обладает определённым запасом мощности. Его будет достаточно для нормального функционирования ключевых электроприборов мотоблока и питания дополнительно установленного электрического оборудования (поворотники, фары, звуковой сигнал).

Алгоритм подключения света от установленного электрогенератора не отличается сложностью:

  1. Электрогенерирующее устройство подсоединить к включателю на рулевой колонке с помощью провода;
  2. От включателя развести систему проводов на электрическое оборудование (на мотоблоке это фара);
  3. Провода поместить в гофру для их защиты от механических повреждений. Так они не будут болтаться и мешать при работе на агрегате.

Если генератор с достаточно высоким уровнем мощности, то освещение будет хорошим. Когда свет тухнет на низких оборотах, необходимо поменять установленный электрогенератор на устройство с трактора или машины.

Можно установить генератор от «Запорожца». Устройство отличается небольшими размерами, потому легко поместиться в зоне между мотором и коробкой передач. Установка несложная. Предварительно делаются крепежи для скрепления электрогенератора и его фиксации на раме: прочные рейки из металла привариваются к раме, после крепится хомут.

Представленная схема поможет разобраться с правильным креплением устройства к мотоблоку.

Электрический генератор из автомобиля старого или нового образца способен обеспечить нормальное освещение мотоблока. Также возможно решить и другие проблемы с подключением различного электрического оборудования.

На рынке сельхозтехники представлено большое количество мотоблоков различного типа. Но не все модели имеют штатное освещение. Эту проблему можно решить с помощью несложных манипуляций по модернизации.

Электрическая схема подключения генератора


При выполнении установки и подключения генератора нужно помнить, что неправильное соединение электрической схемы станет причиной короткого замыкания в обмотке генератора. Чтобы не допустить этого, подключать устройство необходимо строго согласно указаниям в алгоритме ниже:

  1. Подключайте генератор к электронному блоку сельскохозяйственного агрегата посредством двух проводов. Сам блок оборудован 4 проводками, 2 из которых имеют синий цвет – именно к ним подсоедините преобразователь энергии;
  2. После этого у вас останется черный и красный провод. Первых из них подсоедините к массе двигателя мотоблока;
  3. Красный провод отвечает за выход преобразованного напряжения, которое требуется для обеспечения питанием всех электрических приборов мотоблока без аккумулятора – фар освещения и звукового сигнала. Если генератор устанавливается на мотоблок с аккумулятором, то преобразованная энергия подается на батарею и электрический стартера агрегата. Более подробно о подключении генератора на мотоблок расскажет видео.

Подсоединенный таким образом генератор работает по довольно простой схеме:


Установленный на мотоблок генератор образует электрическую энергию, после чего она поступает на имеющийся в электрическом блоке выпрямитель. В блоке находится регулятор тока и уравнитель напряжения, призванные защищать электрическую систему от перепадов напряжения и контролировать количество выработанной энергии.

При запуске мотоблока его двигатель передает крутящий момент на ротор посредством ремня. Во время этого генератор начинает вырабатывать нужное количество энергии и подавать ее на электрический блок. Из-за того, что при запуске мотора было потрачено определенное количество энергии аккумулятора, все имеющиеся на мотоблоке электрические приборы будут получать энергии именно с блока. Как только аккумулятор агрегата зарядится, он снова станет основным источником питания электроприборов мотоблока. Если аккумулятор снова разрядиться, питание будет поступать уже от электрического блока. Данный процесс повторяется постоянно до тех пор, пока работает мотоблок.

Как на мотоблок поставить генератор без посторонней помощи?

Уже имеющийся генератор легче всего установить, предварительно посмотрев соответствующие видео.

Если же такой возможности нет, следует воспользоваться нижеприведенной схемой.

Эта электрическая схема предлагает подключить генератор к мотоблоку с помощью двух проводков синего цвета (всего на блоке будет четыре, но для источника тока подходят лишь указанной расцветки). Оставшийся же красный проводок отвечает за вывод преобразованного напряжения – он идет на фары и сигнал, а также заряжает АКБ. А проводок черного цвета — подсоединить к массе мотора. Завершается же установка генератора на мотоблок своими руками в обязательном порядке проверкой тестировочным оборудованием (мультиметрами, тестерами или авометрами) сначала цепи, а затем и техники в целом в разных режимах работы.

Как сделать фару на мотоблок своими руками

Не у всех мотоблоков Нева, Зубр, Кентавр и прочих в комплектацию входит фара. Поэтому владельцы, которые хотят делать на них свет, сами решают, как им поступить: купить заводской комплект с готовой системой освещения, использовать фонарь от неисправной техники, например, мопеда, нетяжёлого мотоцикла либо изготовить бюджетный вариант своими руками или сделать самодельный свет.

Если вы решили, что на вашем агрегате будет стоять фара, изготовленная вашими собственными руками, то для этой цели вполне сгодится корпус от сгоревшей «экономки». Так же потребуется запастись небольшим куском электрического провода, тумблером (переключателем) или простым выключателем.

Подключается фара на сельхозагрегат очень просто:

  • Сначала закрепляется тумблер (включатель). Его размещают в наиболее удобном и достаточно надёжном месте, например, на рулевой штанге мотоблока рядом с рычагом переключения передач.
  • Затем фиксируется фара. Сделать это можно в специально отведённом месте, предусмотренном производителем (обычно, такое «место» находится перед двигателем) или на рулевой колонке. Когда впереди двигателя ставится стационарная фара, то она быстро загрязняется, а свет от неё распространяется только по низу. Для такого варианта лучше использовать подвижный в нескольких плоскостях светильник, тогда можно самому направлять в нужную сторону свет.
  • Далее протягивается провод. Удобнее это сделать от ближайшего источника питания, например, 12-вольтовой контрольной лампы давления масла, расположенной на рулевой колонке мотоблока.
  • Провод, проведённый от источника питания, соединяется с переключателем, а от него протягивается шнур к месту, где находится фара. Все провода аккуратно приматываются к рулевой штанге изоляционной лентой или закрепляются при помощи специальных зажимов.

Для освещения своего сельхозагрегата можете использовать галогенные лампы, но они быстро нагреваются и выходят из строя. Лучше освещение сделать на 5 Вт светодиодных источниках света с маленьким углом рассеивания, которые будут экономно расходовать электроэнергию, светить ярко и далеко.

Как видите, сделать на мотоблок фару своими руками абсолютно не сложно. А работать она сможет не хуже «автобазарной» и освещать вам путь, когда будете по тёмной дороге возвращаться домой.

Инструменты

Если агрегат оборудован собственным генератором, то решение вопроса относительно обустройства освещения значительно упрощается. Нужно только установить фонарь и подвести к нему питание.

Для этого понадобятся такие инструменты и приспособления:

  • электрическая дрель;
  • паяльник;
  • набор отверток;
  • гаечные ключи;
  • кусачки;
  • канцелярский нож;
  • электрический кабель;
  • термоусадочная трубка;
  • фара, габаритные и поворотные фонари.

Установка фары на мотоблок с использованием штатного генератора проводится в такой последовательности:

  1. К корпусу агрегата прикручиваются основания осветительных приборов. Фару на мотоблок целесообразно вынести на отдельный кронштейн, расположенный на передней части с возвышением над землей 100-120 см.
  2. На рулевую колонку устанавливаем кнопки включения фонаря, поворотных и габаритных огней. Следует выбирать приборы повышенной прочности, во влагозащитном исполнении. Фиксация проводится хомутами или саморезами по металлу.
  3. Электрический кабель протягивается в гофрированную трубку. Это нужно сделать для того, чтобы проводка была защищена от влаги, механических повреждений и грызунов. Гофрированная трубка притягивается к рулевой колонке и раме так, чтобы не было провисаний.
  4. Провода присоединяются к генератору и клеммам электрооборудования. Проводится пуск двигателя и проверка работоспособности системы освещения. После этого все скрутки и места соединения изолируются.

Смотрите » Мощный универсальный мотоблок Волгарь

При работе на холостом ходу и на малых оборотах свет тускнеет. Чтобы освещение было постоянным, нужно использовать стабилизатор напряжения или ставить мощный генератор.

Хорошо зарекомендовали себя электрогенераторы от тракторов МТЗ и легковых автомобилей ЗАЗ.

Эти устройства компактны, им легко найдется место на корпусе мотокультиватора. Чтобы подсоединить нештатный генератор для мотоблока, потребуется сделать дополнительный кронштейн. Он собирается из стального уголка на раме машины.

Сделать свет на мотоблоке без генератора можно с помощью установки аккумуляторной батареи на 12 В. В качестве источника питания берется батарея от мотоцикла, мопеда или катера. Не стоит отказываться от аккумулятора для автомобиля.

Если поставить на мотокультиватор тяжелый источник питания, то можно решить несколько попутных задач — оборудовать агрегат электрическим стартером и значительно утяжелить его корпус. Кроме того, нелишней будет возможность освещения местности в ночное время без включенного двигателя.

ЧИТАТЬ ДАЛЕЕ: Фикус Бенджамина посадка и уход описание сортов размножение и обрезка

Такая функция может пригодиться на пикнике или на ночной рыбалке.

Установка фары на мотоблок с использованием аккумулятора проводится в такой последовательности:

  1. Обустройство каркаса для источника питания. Лучше всего для этого использовать стальной уголок. Крепить каркас следует непосредственно к раме корпуса мотокультиватора. После опускания аккумулятора в нишу он прочно в ней закрепляется с помощью стальных лент.
  2. Присоединение фонаря и вспомогательных огней. Фара на мотоблок ставится так, чтобы она освещала максимально широкий сектор, не ослепляя оператора и встречные транспортные средства. Лучше выбирать устройства с регулируемым углом свечения.
  3. Расположение электрического кабеля в гофре по корпусу агрегата. Установка и подключение приборов управления. Проверка тестером правильности сборки электрической системы.
  4. Подключение провода к клеммам аккумулятора, вывод провода в монтажную коробку. Присоединение проводов к выключателю, выполнение изоляции мест соединений, стыков и скруток.

Свет на мотоблоке от зажигания своими руками


Осуществлять это стоит примерно по такому алгоритму:

  • Подбор нужной фары к мотоблоку. Можно купить новую на рынке, а можно найти вполне сносную старую фару от мопеда, автомобиля, трактора или другой техники. Само собой, что новая аппаратура будет лучше светить, дольше прослужит, можно подобрать разнообразные виды, размеры и цвет. Но если до авторынка далеко – то использование старой фары ничем не навредит.
  • Покупка переключателя-тумблера и проводов.

  • Установить фары. Самый оптимальный вариант – перекладина рулевой штанги. Здесь фара будет давать оптимальный угол освещения при работе и езде, а также будет меньше загрязняться.
  • Установка тумблера. Его следует закрепить в легкодоступном месте. Лучше всего прикрепит переключатель на руле, где-нибудь недалеко от коробки передач.
  • Протяжка проводки. Если конструкцией мотоблока предусмотрено место для присоединения фары – запитываем провода именно здесь. Если нет – то удобней всего это сделать от 12Вт лампы контроля масла. Корпус мотоблока послужит при запитывании массой.
  • Соединяем провода с тумблером и фарой. Провода надежно закрепляем специальными зажимами и/или изолентой.

Как сделать свет на мотоблоке: без генератора, фара, своими руками, подключить — Спецтехника Инфо

Мотоблок — это незаменимая вещь на приусадебном участке. Их счастливые обладатели уже давно забыли о том, что такое лопата. Мотоблок позволяет делать практически все операции. Вспашка, культивация, окучивание и выкапывание картошки — все это по силам железному помощнику.
Возможна даже перевозка мелких грузов, если прицепить тележку. Вот только одно не предусмотрено: езда на мотоблоке по ночам, потому что не на всех них предусмотрено освещение.

Что же делать тем, у кого света нет? Только одно! Прочитать эту статью до конца и узнать, как сделать свет на мотоблоке.

Выбор тут небольшой, все зависит от модели вашего мотоблока. Средние мотоблоки, как правило, оснащаются ременной передачей. На валу двигателя стоит шкив, который передает крутящий момент на коробку с помощью ремня. Освещение на такие мотоблоки можно сделать, установив генератор и подключив к нему фару.

Тяжелые мотоблоки, например «Агро», «Беларусь», «Угра», не имеют в своей конструкции ременной передачи. Двигатель таких мотоблоков присоединяется напрямую к коробке, поэтому поставить генератор на тяжелые мотоблоки бывает проблематично. Как сделать свет на мотоблоке, не имеющем в своей конструкции шкивов? В таких случаях питание на фару берут от аккумуляторной батареи.

Некоторые мотоблоки, как правило, китайского производства, уже оснащены штатным освещением и даже электрическим стартером. Но, как выяснилось на самом деле, все они комплектуются некачественными генераторами. Свет на таких мотоблоках очень тусклый, мерцающий, и плохо подходит для освещения дороги в темное время суток. Если вы не знаете, как сделать свет на китайском мотоблоке, то ниже будет приведен пример.

В обоих вариантах вам могут понадобиться следующие инструменты:

  • молоток,
  • пассатижи,
  • болгарка,
  • дрель,
  • набор ключей,
  • сварочный аппарат,
  • верстак,
  • тиски.

Как уже говорилось выше, для таких мотоблоков лучшим вариантом будет установка генератора. Расскажем на примере, как сделать свет на мотоблоке «Нева». Пользуясь им, можно сделать свет и на аналогичных агрегатах. Это не так сложно. Самое главное — иметь в наличии слесарный инструмент и запчасти, которые можно снять либо со старого автомобиля или трактора, либо купить на авторазборе. Также понадобятся смекалка и работящие руки.

В первую очередь нам понадобится источник энергии — генератор. Подойдет практически любой автомобильный или тракторный. Некоторые умельцы приспосабливают даже велосипедный.

Единственное условие — это заменить шкив генератора на подходящий, по ширине ремня мотоблока. Фару на мотоблок тоже найти не проблема. Подойдет автомобильная или от мотоцикла. Можно поставить светодиодный фонарь от ходовых огней автомобиля.

Осталось найти только тумблер для включения и провода для подключения всего этого в схему.

Генератор на мотоблок крепится на передней части мотоблока. Для этого нужно изготовить кронштейн. Кронштейн делается из профильной трубы подходящего сечения или железного уголка. Рассчитываем нужную длину и ширину и нарезаем профиль болгаркой. Затем сваркой свариваем четырехугольную раму. Делаем крепление для генератора и к корпусу мотоблока.

У генераторного освещения есть как преимущества, так и недостатки. Преимущество в том, что у вас есть свет всегда, пока работает двигатель. Это же относится и к недостаткам. Если двигатель заглушен, то и света нет. К тому же такое освещение очень зависит от оборотов генератора. Яркий свет будет только при высоких оборотах двигателя. На низких фара будет лишь тускло мерцать. Конечно же, это не всегда удобно.

Как уже писалось ранее, у тяжелых мотоблоков нет ременной передачи. А это значит, что установить генератор будет очень проблематично.

Как же сделать свет на мотоблоке без генератора? В таких случаях в качестве источника тока используют аккумуляторы. Лучше всего подходят мотоциклетные аккумуляторы.

Обладая маленькими габаритами, они занимают меньше места, и крепить их к мотоблоку легче. На мотоблоках не предусмотрено крепление для батарей. Поэтому вам придется изготовить его самостоятельно.

Делается оно также из профильной трубы или из уголка. Нарезаем, свариваем в форме коробки по размеру аккумуляторной батареи. Изнутри коробку лучше обшить мягким пластиком, для того чтобы аккумулятор не бился о железные стенки. Иначе можно повредить батарею и пролить электролит. Ящик нужно надежно закрепить на корпусе мотоблока и поместить в него аккумулятор. Теперь остается только развести провода от батареи к тумблеру и фаре.

Аккумуляторное освещение имеет ряд преимуществ. Свет от такого источника всегда ровный, стабильный. Он не зависит от оборотов двигателя, как в случае с генераторным освещением.

И если в фарах использовать светодиодные лампы, то одного заряда аккумулятора может хватить на долгое время. Еще одно преимущество: вы всегда будете со светом, независимо от того, работает двигатель или нет. Но есть и недостатки.

Если в схеме нет генератора, то батарею время от времени придется заряжать. А это значит, что нужно купить специальное зарядное устройство.

Китайские мотоблоки

Некоторые китайские мотоблоки продаются уже со штатным освещением. Но, как говорилось выше, это очень ненадежно. Как исправить ситуацию? Как сделать свет на мотоблоке китайского производства или исправить штатное освещение? Вариантов тут может быть тоже несколько. Китайские мотоблоки оснащаются слабыми генераторами. Иногда получается, что силы тока не хватает даже для заряда аккумуляторной батареи, не говоря об освещении.

Знающие люди просто производят замену штатного генератора на более мощный, от того же автомобиля. Если же у вас нет другого генератора, то можно поступить по-другому: просто отключить генератор и пользоваться одним аккумулятором. В этом случае нужно заменить лампу накаливания в фаре на светодиодную для более долгой службы батареи.

Есть еще один интересный вариант. Вам не нужно будет ни генератора, ни батареи. Можно использовать фонарик для велосипедов. Он представляет собой фару со встроенным источником питания. Как правило, это или обычные батарейки, или литий-ионные аккумуляторы. Можно купить два фонаря и прикрепить их по разную сторону мотоблока. Получится очень просто и недорого, так как мотоблок с прицепом в ночное время используется не так часто.

Заключение

Как видно из примеров, оснастить освещением можно практически любой мотоблок, и даже мотокультиватор. Следуя этим рекомендациям, вы найдете ответ на вопрос, как сделать свет на мотоблоке. Оборудованный освещением мотоблок превращается поистине в универсальную машину.

Благодаря такой доработке вы сможете не только перевозить грузы в темное время суток, но и производить вспашку, культивацию. А если вы живете в деревне и держите скот, то можете косить сено в ночное или утреннее время, пока на улице не стало жарко.

ЧИТАТЬ ДАЛЕЕ: Бегония тигровая уход в домашних условиях

И вы никогда не пожалеете о затраченном времени, которое ушло на эту переделку.

К сожалению, конструкция многих моделей мотоблоков не предусматривает наличие осветительного оборудования. А ведь часто фара на мотоблоке просто необходима, ведь не всегда удается закончить работу в поле засветло. А при использовании мотоблока как транспортного средства на дорогах без фары совсем никак не обойтись.

Некоторые производители специально продают готовые комплекты из фары, тумблеров и проводов отдельно, тем самым обеспечивая хлопоты Вам и дополнительную прибыль себе. Но Вам необязательно лишний раз тратиться на покупку «специального» осветительного оборудования, ведь подключить свет на мотоблок своими руками проще, чем кажется на первый взгляд.

Сперва следует разобраться с устройством Вашего мотоблока. Обычно для питания фары используется энергия аккумулятора, который заряжается от генератора и мощности которого не всегда хватает для качественного освещения.

Для подключения освещения на мотоблок с одноцилиндровым двигателем нужна осветительная катушка минимум на 3 ампера. Она сможет питать фару мощностью до 40 Вт.

Перед тем как установить фару на мотоблок нужно собрать единую электрическую цепь для подключения системы освещения к генератору. На чертеже ниже подробно показано все элементы данной схемы.

Осуществлять это стоит примерно по такому алгоритму:

  • Подбор нужной фары к мотоблоку. Можно купить новую на рынке, а можно найти вполне сносную старую фару от мопеда, автомобиля, трактора или другой техники. Само собой, что новая аппаратура будет лучше светить, дольше прослужит, можно подобрать разнообразные виды, размеры и цвет. Но если до авторынка далеко – то использование старой фары ничем не навредит.
  • Покупка переключателя-тумблера и проводов.
  • Установить фары. Самый оптимальный вариант – перекладина рулевой штанги. Здесь фара будет давать оптимальный угол освещения при работе и езде, а также будет меньше загрязняться.
  • Установка тумблера. Его следует закрепить в легкодоступном месте. Лучше всего прикрепит переключатель на руле, где-нибудь недалеко от коробки передач.
  • Протяжка проводки. Если конструкцией мотоблока предусмотрено место для присоединения фары – запитываем провода именно здесь. Если нет – то удобней всего это сделать от 12Вт лампы контроля масла. Корпус мотоблока послужит при запитывании массой.
  • Соединяем провода с тумблером и фарой. Провода надежно закрепляем специальными зажимами и/или изолентой.

Вопрос о том, как сделать свет на мотоблоке, приходится решать всем, кто приобрел этот агрегат без штатной фары. Сегодня большинство моделей отечественного и зарубежного производства рассчитаны на работу только в светлое время суток. А те, что имеют встроенный фонарь, не всегда обеспечивают качественное освещение. Фабричная фара освещает узкий сектор перед машиной и быстро загрязняется.

Фары на мотоблок могут быть встроенными и самодельными. Производители предлагают неплохие фары – остается только разобраться, как поставить их на ту или другую модель аппарата.

Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
